ما هي المكونات الأساسية لآلة ثني الأنابيب؟

مقدمة

يعد ثني الأنابيب أمرًا ضروريًا في العديد من الصناعات، بدءًا من البناء وحتى السيارات. تقوم آلة ثني الأنابيب بتشكيل الأنابيب بدقة للأنظمة المعقدة. في هذه المقالة، سوف نستكشف المكونات الرئيسية لآلة ثني الأنابيب. ستتعلم كيفية عمل هذه الأجزاء معًا لضمان انحناءات دقيقة وفعالة.

المكونات الرئيسية لآلة ثني الأنابيب

قالب الانحناء – جوهر ثني الأنابيب

إن قالب الثني هو قلب أي آلة ثني الأنابيب. يقوم هذا المكون بتشكيل الأنبوب من خلال تشكيله حول نصف قطر محدد مسبقًا. يعد اختيار قالب الانحناء أمرًا بالغ الأهمية لأنه يحدد الشكل النهائي وزاوية الأنبوب. هناك أنواع مختلفة من قوالب الانحناء، بما في ذلك:

● قوالب على شكل حرف V: تُستخدم بشكل شائع في مهام الثني القياسية.

● قوالب على شكل حرف U: مثالية لانحناءات نصف القطر الأكثر إحكامًا، مما يوفر دعمًا أفضل للأنابيب الأصغر حجمًا.

● قوالب التشكيل الجانبي المخصصة: مصممة لاحتياجات الثني المتخصصة، ويمكن تصميم هذه القوالب خصيصًا لمشاريع محددة.

إن اختيار قالب الثني الصحيح يضمن بقاء عملية الثني سلسة ويحتفظ الأنبوب بسلامته، دون التسبب في أي تشققات أو تشوهات.

قالب المشبك – ضمان الثبات أثناء الانحناء

يلعب قالب المشبك دورًا حاسمًا في تثبيت الأنبوب في مكانه أثناء عملية الثني. يحمل هذا القالب الأنبوب مقابل قالب الثني لمنع أي حركة قد تؤدي إلى انحناءات غير دقيقة. المحاذاة والضغط المناسبان ضروريان للحفاظ على دقة الانحناء. إذا تم محاذاة قالب المشبك بشكل غير صحيح أو لم يتم تثبيته بشكل آمن، يمكن أن يتحرك الأنبوب، مما يؤدي إلى نتائج غير متناسقة وأضرار محتملة.

قالب الضغط – الحفاظ على الاتصال للحصول على الدقة

بمجرد تثبيت الأنبوب في مكانه، يطبق قالب الضغط قوة متسقة للضغط على الأنبوب مقابل قالب الانحناء. وهذا يضمن بقاء الأنبوب على اتصال بالقالب طوال عملية الثني. يساعد قالب الضغط في إنشاء انحناءات ناعمة دون أي فجوات أو تجاعيد على سطح الأنبوب. إنه أمر بالغ الأهمية بشكل خاص عند العمل مع الأنابيب ذات الجدران السميكة، لأنه يضمن الانحناء الموحد دون تشوه مفرط.

قالب المساحات – منع التشوه الداخلي

قالب الماسحة مسؤول عن منع التجاعيد أو الانهيارات في نصف القطر الداخلي للانحناء. أثناء الانحناء، يتعرض السطح الداخلي للأنبوب للضغط، مما قد يؤدي إلى التشوه. يطبق قالب الماسحة القوة على الجزء الداخلي من الانحناء، مما يدعم الأنبوب ويضمن نصف قطر داخلي سلس. إنه مهم بشكل خاص عند ثني المواد مثل الفولاذ والألومنيوم والفولاذ المقاوم للصدأ، حيث يمكن للتشوهات الداخلية أن تؤثر على سلامة الأنبوب.

مغزل – دعم هيكل الأنبوب الداخلي

الشياق عبارة عن هيكل دعم داخلي يتم وضعه داخل الأنبوب أثناء الثني. يمنع الأنبوب من الانهيار تحت الضغط، خاصة عند ثني نصف القطر الضيق. تتوفر المناديل بأنواع مختلفة، بما في ذلك:

● شياكة الساق: تستخدم في عمليات الثني القياسية.

● شياق الجسم: توفر دعمًا إضافيًا للأنابيب ذات الجدران الرقيقة.

● الشياق الكروية: تستخدم في الحالات التي يحتاج فيها الأنبوب إلى دعم داخلي إضافي دون التسبب في تشوه.

تضمن الشياق أن يحافظ الأنبوب على شكله وقوته طوال عملية الثني، مما يجعلها ضرورية لتحقيق نتائج عالية الجودة، خاصة بالنسبة للانحناءات المعقدة.

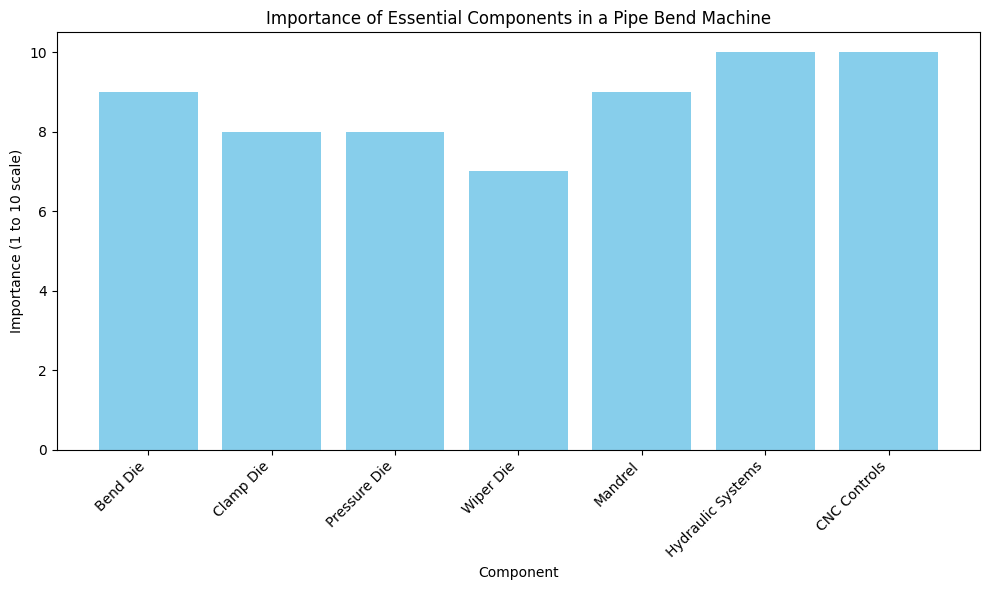

عنصر	وظيفة
بيند يموت	يشكل الأنبوب حول نصف القطر المحدد.
يموت المشبك	يؤمن الأنبوب في مكانه أثناء الثني.
يموت الضغط	يطبق القوة لضمان اتصال الأنبوب بقالب الانحناء.
يموت ممسحة	يمنع التجاعيد أو التشوهات في نصف القطر الداخلي للانحناء.
مغزل	يمنع انهيار الأنبوب أثناء الانحناء بنصف القطر الضيق.
الأنظمة الهيدروليكية	توفير القوة للانحناء من خلال الضغط الهيدروليكي.
الضوابط باستخدام الحاسب الآلي	أتمتة عملية الانحناء من أجل الدقة والاتساق.

المكونات الهيدروليكية وCNC في آلات ثني الأنابيب

الأنظمة الهيدروليكية – تطبيق القوة بكفاءة

تعتبر الأنظمة الهيدروليكية جزءًا لا يتجزأ من تشغيل آلات ثني الأنابيب الحديثة، خاصة للتطبيقات الثقيلة. تستخدم هذه الأنظمة الضغط الهيدروليكي لتطبيق القوة، مما يتيح للآلة ثني الأنابيب السميكة بأقل جهد. تشمل المكونات الرئيسية للنظام الهيدروليكي ما يلي:

● المضخات: المسؤولة عن توليد الضغط الهيدروليكي اللازم للثني.

● الأسطوانات: تحويل الضغط الهيدروليكي إلى قوة ميكانيكية، ودفع الأنبوب خلال عملية الثني.

● الصمامات: التحكم في تدفق السائل الهيدروليكي، مما يضمن تطبيق مقدار الضغط المناسب في الوقت المناسب.

تُعرف الأنظمة الهيدروليكية بكفاءتها وقدرتها على التعامل مع الأنابيب الكبيرة ذات الجدران السميكة، مما يجعلها مثالية للصناعات التي تتطلب ثنيًا عالي التحمل، مثل البناء وتصنيع السيارات.

أدوات التحكم باستخدام الحاسب الآلي – تعزيز الدقة في ثني الأنابيب

أحدثت أنظمة CNC (التحكم العددي بالكمبيوتر) ثورة في عملية ثني الأنابيب. من خلال أتمتة تسلسل الانحناء، توفر أنظمة CNC دقة واتساقًا أعلى. تتيح هذه الأنظمة للمشغلين ضبط زوايا الانحناء، ونصف القطر، وغيرها من المعلمات، مما يضمن تطابق كل انحناء. تعتبر ثنيات الأنابيب CNC مفيدة بشكل خاص للانحناءات المعقدة ومتعددة الزوايا وعمليات الإنتاج كبيرة الحجم. تعمل أتمتة العملية على تقليل الأخطاء البشرية وزيادة كفاءة الإنتاج بشكل عام، مما يجعل ماكينات CNC من الأصول القيمة في أي عملية ثني الأنابيب.

المحركات المؤازرة وأجهزة الاستشعار – ضبط عملية الانحناء

في آلات ثني الأنابيب الحديثة، يتم استخدام محركات مؤازرة لتوفير تحكم دقيق في زوايا وسرعات الثني. تمكن هذه المحركات الماكينة من تنفيذ تعديلات دقيقة على عملية الثني في الوقت الفعلي. تعمل المستشعرات جنبًا إلى جنب مع المحركات المؤازرة لمراقبة موضع الأنبوب والضغط والعوامل الهامة الأخرى، مما يسمح بإجراء تعديلات فورية لضمان الانحناء المثالي. إن دمج المحركات المؤازرة وأجهزة الاستشعار يعزز المرونة والدقة في عملية ثني الأنابيب، خاصة عند التعامل مع المهام عالية الدقة.

الهياكل والمواد الداعمة في آلات ثني الأنابيب

الإطار – دعم سلامة الآلة

يوفر إطار آلة ثني الأنابيب الدعم الهيكلي اللازم للثني الدقيق والمستقر. يعد الإطار القوي والصلب ضروريًا لمنع أي اهتزازات أو اختلالات غير مرغوب فيها أثناء عملية الانحناء. تُصنع الإطارات عادةً من الفولاذ عالي الجودة أو من مواد متينة أخرى لتحمل الضغوط المرتبطة بثني الأنابيب السميكة. يضمن الإطار المدمج جيدًا قدرة الماكينة على التعامل مع الأحمال العالية والحفاظ على الدقة طوال فترة تشغيلها.

بكرات التوجيه والمسارات – ضمان حركة الأنابيب بسلاسة

تساعد بكرات التوجيه والمسارات على توجيه الأنبوب عبر آلة الثني، مما يضمن الحركة السلسة أثناء العملية. تعمل هذه المكونات على تقليل الاحتكاك، مما يسمح للأنبوب بالتحرك بحرية دون مقاومة قد تسبب تشوهًا أو تلفًا. تعد البكرات والمسارات المحاذاة بشكل صحيح ضرورية للحفاظ على سلامة الأنبوب وضمان تنفيذ الانحناء بسلاسة.

فهم دور القوالب في آلات ثني الأنابيب

أنواع القوالب – اختيار الأداة المناسبة للمهمة

هناك عدة أنواع من القوالب المستخدمة في آلات ثني الأنابيب، ولكل منها غرض محدد:

● قوالب الثني: تشكل شكل الثني.

● قوالب المشبك: أمسك الأنبوب في مكانه أثناء الثني.

● قوالب الضغط: استخدم القوة على الأنبوب لضمان الانحناء المناسب.

تعتبر مادة القالب مهمة أيضًا، لأنها يمكن أن تؤثر على جودة الانحناء. على سبيل المثال، تعتبر القوالب الفولاذية مثالية لثني الأنابيب الفولاذية، في حين يمكن استخدام مواد أكثر ليونة مثل البرونز للألمنيوم.

تآكل القالب وصيانته - زيادة عمر الماكينة إلى أقصى حد

مع مرور الوقت، يمكن أن تتآكل القوالب بسبب الاستخدام المستمر، مما قد يؤثر على جودة الانحناءات. يعد الفحص والصيانة المنتظمة للقوالب أمرًا بالغ الأهمية لضمان استمرار أدائها بفعالية. يجب استبدال القوالب البالية على الفور لتجنب المساس بدقة الانحناءات. تعمل الصيانة المناسبة أيضًا على إطالة عمر آلة ثني الأنابيب، مما يقلل الحاجة إلى الإصلاحات المكلفة.

نوع القالب	غاية	مثالية ل
بيند يموت	يشكل الأنبوب حول نصف قطر الانحناء.	ثني الأنابيب العامة
يموت المشبك	يحافظ على ثبات الأنبوب أثناء الانحناء.	الحفاظ على الدقة
يموت الضغط	يضغط الأنبوب في قالب الانحناء.	ضمان الانحناء السلس
يموت ممسحة	يمنع التجاعيد على نصف القطر الداخلي.	انحناءات نصف قطرها ضيقة

المكونات الإضافية لآلة ثني الأنابيب

أنظمة التحكم – مراقبة وضبط المعلمات

تأتي آلات ثني الأنابيب الحديثة مجهزة بأنظمة تحكم متقدمة تسمح للمشغلين بضبط المعلمات مثل سرعة الانحناء والزاوية والضغط. قد تكون هذه الأنظمة يدوية أو رقمية، حيث توفر الأنظمة الرقمية تحكمًا وأتمتة أكثر دقة. تساعد أنظمة التحكم الرقمية على تقليل الأخطاء وتحسين الكفاءة العامة لعملية الثني، مما يضمن تشغيل الماكينة على النحو الأمثل.

ميزات السلامة - ضمان التشغيل الآمن

تعتبر السلامة أحد الاعتبارات الحاسمة عند تشغيل آلة ثني الأنابيب. تأتي معظم الآلات الحديثة مزودة بأزرار التوقف في حالات الطوارئ، ووسائل حماية السلامة، وأجهزة الاستشعار التي تضمن تشغيل الآلة ضمن الحدود الآمنة. يجب تدريب المشغلين على اتباع بروتوكولات السلامة المناسبة، مثل ارتداء معدات الحماية والتأكد من خلو منطقة العمل من العوائق. تساعد ميزات الأمان هذه على منع وقوع الحوادث والإصابات أثناء التشغيل.

خاتمة

تعتبر آلة ثني الأنابيب ضرورية للصناعات التي تتطلب ثني الأنابيب والأنابيب بشكل دقيق. يساعد فهم المكونات الأساسية مثل قالب الثني، وقوالب المشبك، وأنظمة CNC على تحسين عمليات الثني. يضمن اختيار الماكينة المناسبة بناءً على احتياجات مشروعك دقة وكفاءة وإنتاجية أفضل. تقدم شركة Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. آلات ثني الأنابيب عالية الجودة، مما يوفر قيمة ممتازة مع الدقة والمتانة والأداء للتطبيقات الصناعية المتنوعة.

التعليمات

س: ما هي المكونات الأساسية لآلة ثني الأنابيب؟

ج: المكونات الأساسية لآلة ثني الأنابيب تشمل قالب الثني، قالب المشبك، قالب الضغط، قالب المساحات، الشياق، الأنظمة الهيدروليكية، وأدوات التحكم CNC. يلعب كل جزء دورًا حاسمًا في ضمان ثني الأنابيب بدقة وكفاءة.

س: كيف يعمل قالب الثني في آلة ثني الأنابيب؟

ج: يتم استخدام قالب الانحناء لتشكيل الأنبوب حول نصف قطر محدد. إنه ضروري لإنشاء زاوية الانحناء المطلوبة وضمان حفاظ الأنبوب على سلامته أثناء العملية.

س: لماذا يعتبر قالب المشبك مهمًا في ثني الأنابيب؟

ج: يقوم قالب المشبك بتثبيت الأنبوب في مكانه أثناء الثني، مما يمنعه من التحرك ويضمن أن يكون الانحناء دقيقًا ومتسقًا طوال العملية.

س: كيف يعمل التحكم CNC على تحسين أداء ثني الأنابيب؟

ج: تعمل أنظمة التحكم CNC على أتمتة عملية الثني، مما يؤدي إلى تحسين الدقة والاتساق. إنها تسمح بإجراء تعديلات دقيقة ونتائج قابلة للتكرار في مهام الانحناء المعقدة.

س: ما هو الدور الذي يلعبه الشياق في آلة ثني الأنابيب؟

ج: الشياق يدعم الجزء الداخلي من الأنبوب أثناء الثني، مما يمنع الانهيار ويضمن انحناءات نصف قطرها محكمة دون إتلاف الأنبوب.

س: هل هناك أي مشاكل مشتركة مع آلة ثني الأنابيب؟

ج: تتضمن المشكلات الشائعة في ماكينة ثني الأنابيب الانحناءات غير الدقيقة، والضوضاء غير الطبيعية، والأعطال الهيدروليكية، والقوالب البالية. يمكن أن تساعد الصيانة والمعايرة المنتظمة في منع هذه المشكلات.
