وصف المنتج
النموذج: 76 × 2A × 1S
خصائص الآلة
GM-SB-76CNC Series Complical Control Control Control One Head Mipe Machine هو المنتج من الجمع بين تقنيتنا والتقنية الإيطالية المتقدمة ، المدمجة مع الجهاز والهيدروليكي والكهرباء. تتبنى هذه السلسلة لوحة تشغيل شاشة اللمس VDU ، والتي يمكنها إدخال وتخزين وعرض العديد من بيانات الانحناء والترتيب ، Y ، B ، C ثلاثة إحداثيات للاقتراحات تحت السيطرة الدقيقة بواسطة الكمبيوتر الصناعي يمكن أن تدرك مغزلًا كاملًا أو إلغاء تنشيطًا سريعًا ، وآلة التذييل.
المعلمة التقنية الرئيسية
| اسم | وحدة | المعلمة |
| أنبوب مستدير الفولاذ الطري | مم | ¢ 76*4 |
| الفولاذ المقاوم للصدأ | مم | ¢ 76*3 |
| أنبوب مستدير سبيكة خفيفة | مم | ¢ 76*6 |
| أنبوب مربع من الصلب الطري | مم | 60*60*3 |
| أنبوب مستطيل الفولاذ الطري | مم | 65*55*3 |
| شريط الصلب الصلب الفولاذ الطري | مم | ¢35 |
| شريط صلبة مربع الفولاذ الطري | مم | 30*30 |
| دقيقة. دائرة نصف قطرها الانحناء | مم | 30 |
| الأعلى. دائرة نصف قطر الانحناء (معيار) | مم | 350 |
| رأس الرأس (في مركز الانحناء) | مم | 600 |
| ارتفاع الرأس (في مركز الانحناء) | مم | 580 |
| ارتفاع مركز الانحناء (من الأرضية) | مم | 1060 |
| الأعلى. شريط الممر داخل بوضع POB | مم | 50 |
| التثبيت السكتة الدماغية القابلة للتعديل | مم | 0-136 |
| تحفيز السكتة الدماغية القابلة للتعديل | مم | 300 |
| السكتة الدماغية القابلة للتعديل من السكتة الدماغية القابلة للتعديل | مم | 0-136 |
| الأعلى. زاوية الانحناء | ° | 190 درجة |
| من خلال المسافة الفعالة | مم | 4000 |
| سرعة الانحناء (كحد أقصى) | °/ثانية | 30 |
| الأعلى. سرعة الدوران (المحور Z) | °/ثانية | 160 |
| الأعلى. سرعة التغذية (المحور X.) | مم/ثانية | 800 |
| دقة زاوية الانحناء | ° | ± 0.10 |
| دقة زاوية الدوران - المحور z | ° | ± 0.10 |
| تغيير الدقة - المحور x | مم | ± 0.10 |
| قوة المحرك المؤازرة الدوران | KW | 1.5 |
| طاقة المحرك المؤازرة | KW | 1.5 |
| طاقة المحرك النظام | KW | 7.5 |
| حجم المضخة الهيدروليكية | L | 23 |
| الأعلى. ضغط | MPA | 16 |
| L*W*H (بُعد التغليف) | مم | 4800*1200*1350 |
| وزن الآلة | T | حوالي 3.5 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
| اسم | الشركة المصنعة |
| المحرك الهيدروليكي | ألمانيا Siemens ( Beide ) أو Runmali |
| المضخة الهيدروليكية | Wuxi Tuoli |
| الصمام الهيدروليكي | اليابان يوكين ( مستوردة ) |
| لوح النفط | تايوان شنغهونغ ( مستورد ) |
| اسطوانة | شنغهاي Qifan |
| شاشة تعمل باللمس | تايوان وينفيو ( مستورد) |
| PLC | اليابان ميتسوبيشي ( مستورد ) |
| محرك المؤازرة | اليابان ميتسوبيشي ( مستورد ) |
| وحدة تحكم الزاوية | اليابان nemon ( مستوردة ) |
| موصل | شنايدر الألمانية |
| محول | Wuxi Xinyu |

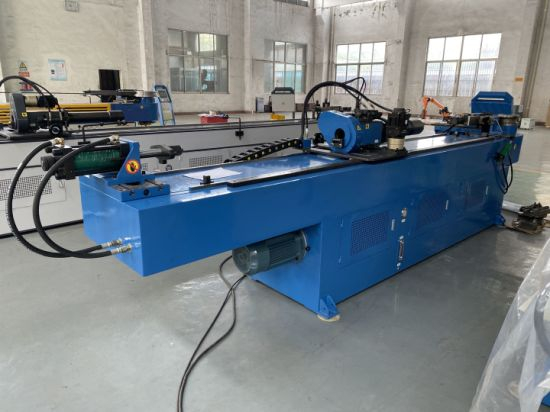

الطراز: GM-SB-76CNC-2A-1S Machine Photo (فقط للرجوع إليه)
الانحناء يموت مشبك يموت يموت ممسحة
ممسحة (اختياري)
