وصف المنتج

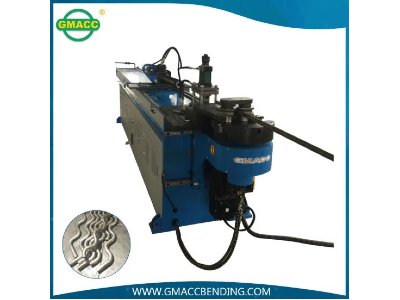

تخدم هذه الآلة ورش العمل التي تنتج المكونات الأنبوبية من الفولاذ الكربوني، الفولاذ المقاوم للصدأ، وسبائك الفولاذ. يدعم نظام الشياق الخاص به الجدار الداخلي للأنبوب أثناء الثني، مما يقلل من البيضاوية والتجاعيد في الأعمال ذات نصف القطر الضيق. يبلغ الحد الأدنى لنصف قطر الانحناء 30 مم والحد الأقصى 350 مم، ويغطي معظم الأشكال الهندسية للأجزاء الأنبوبية الشائعة. يدور رأس الثني حتى 190 درجة، والمسافة الفعالة البالغة 3000 مم تسمح بتغذية أطوال الأنابيب الطويلة من خلال الماكينة.
يتم تشغيل جميع الحركات الأولية - التثبيت، وقوالب الضغط، والشياق، وذراع الانحناء - هيدروليكيًا. تبلغ قدرة محرك النظام 7.5 كيلووات، وتوفر مضخة الزيت 25 لترًا، ويصل الحد الأقصى لضغط النظام إلى 16 ميجا باسكال. يوفر التشغيل الهيدروليكي عزم دوران ثابتًا عبر قوس الانحناء الكامل، مما يساعد في الحفاظ على ترقق الجدار الموحد على الأنابيب الفولاذية السميكة.
يتم إقران قضيب الشياق بقالب ممسحة (مقاوم للتجعد) وآلية دفع مساعدة. يتبع الشياق الأنبوب عبر منطقة الانحناء، ويدعم قالب الماسحة نصف القطر الخارجي، ويدفع المعزز المادة نحو نقطة الانحناء. تعمل هذه المكونات معًا على تقليل التجاعيد والتسطيح والشقوق على الانحناءات ذات نصف القطر الضيق في الفولاذ السميك الجدار.
يتم التحكم في زاوية الانحناء بواسطة جهاز تشفير مستورد عالي الدقة وPLC مع شاشة تعمل باللمس أو واجهة نصية. يقوم المشفر بتغذية زاوية الانحناء الفعلية مرة أخرى إلى وحدة التحكم، مما يصحح الانحراف الهيدروليكي ويحافظ على التكرار عند ±0.10 درجة. تم ضبط سرعة الانحناء على 30 درجة في الثانية. يمكن للمشغلين تخزين برامج الثني والتبديل بين أقطار الأنبوب عن طريق تغيير مجموعة الأدوات.
يسرد الجدول أدناه معلمات الجهاز كما توفرها الشركة المصنعة.
اسم | وحدة | المعلمة |
|---|---|---|
الأعلى. قدرة الانحناء | مم | 76×5 |
نطاق نصف القطر الانحناء | مم | 30-350 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
على الرغم من المسافة الفعالة | مم | 3000 |
سرعة الانحناء | ° /ثانية | 30 |
دقة الانحناء | ° | ± 0.10 |
طاقة المحرك النظام | KW | 7.5 |
حجم تسليم مضخة الزيت | L | 25 |
الأعلى. ضغط | MPA | 16 |
الطول × العرض × الارتفاع (أبعاد التغليف) | مم | 4200×1200×1350 |
وزن الآلة | T | 3.0 |
يتم استخدام GM-SB-76NCB في إنتاج أنابيب العادم، والأقفاص الملفوفة، وإطارات الأثاث، ومكونات السقالات، وأنابيب الآلات الزراعية، والأجزاء الأنبوبية الهيكلية. إنه ينحني كلاً من الملامح الدائرية القياسية والأشكال غير الدائرية المحددة عند تزويده بأدوات مطابقة. تدعم المسافة الفعالة البالغة 3000 مم قطع العمل الطويلة مثل مجموعات عادم الشاحنات وأقسام الدرابزين.
تم تصنيع الماكينة وفقًا لنظام إدارة الجودة ISO 9001 ومزودة بوثائق CE. يتم اختبار كل وحدة تحت الحمل قبل الشحن. توفر الشركة المصنعة ضمانًا لمدة عامين وتوريد قطع الغيار والدعم الفني عن بعد. يمكن ترتيب إرشادات التثبيت وتدريب المشغلين عند الطلب.
الحد الأقصى لقدرة الانحناء هو 76 مم للقطر الخارجي بسمك جدار 5 مم للأنابيب الفولاذية المستديرة. تختلف السعة وفقًا لقوة إنتاج المادة ونصف قطر الانحناء؛ يمكن ثني الأنابيب ذات الجدران الرقيقة أو الأنابيب ذات القوة المنخفضة بأقطار أكبر باستخدام الأدوات المناسبة.
تم تصميم الماكينة في المقام الأول لأنابيب الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الصلب. يمكنها أيضًا معالجة النحاس والألمنيوم والمعادن الأخرى القابلة للسحب عندما تتوافق الأدوات والشياق مع المادة.
الحد الأدنى لنصف قطر الانحناء هو 30 مم، ويتم قياسه حتى خط الوسط للأنبوب، والحد الأقصى هو 350 مم. تتطلب الانحناءات ذات نصف القطر الضيق أقل من 1.5 مرة تقريبًا من قطر الأنبوب تشغيل الشياق وقالب الماسحة.
نعم، تم تضمين نظام الشياق، وقالب التثبيت، وقالب التوجيه، وقالب منع التجعيد (الممسحة)، وآلية الدفع المساعدة بشكل قياسي. يتم طلب الأدوات الخاصة بأقطار الأنبوب المحددة بشكل منفصل لتتناسب مع متطلبات الإنتاج.
