| الكمية: | |
|---|---|
شنغهاي ، الصين
5000pcs/سنة
L/C ، T/T.
وصف المنتج
| اسم | الوحدة | GM-SB-76CNC |
|---|---|---|
| الأعلى. قدرة الانحناء | مم | 76*4 |
| منطقة نصف القطر الانحناء | مم | 30-350 |
| منطقة زاوية الانحناء | ° | 0–190 |
| الأعلى. من خلال المسافة الفعالة | مم | 2500 |
| دقة الانحناء | ° | ± 0.10 |
| سرعة الانحناء | °/ثانية | 30 |
| دقة التغذية | مم | ± 0.10 |
| سرعة التغذية | مم/ثانية | 800 |
| تحويل دقة الأنابيب | ° | ± 0.10 |
| تحويل سرعة الأنابيب | °/ثانية | 160 |
| قوة المحرك لنظام ضخ الزيت | KW | 7.5 |
| الأعلى. ضغط | كجم/سم² | 16 |
| الطول العام/العرض/الارتفاع | مم | 5000/1200/1350 |
| الوزن العام | T | 3.5 |

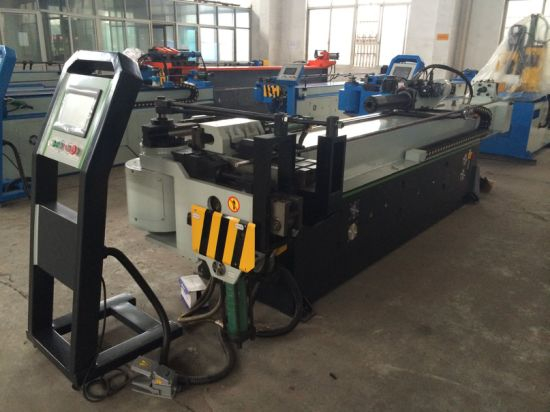

يوفر GM-SB-76CNC دقة زاوية انحناء محددة تبلغ ±0.10 درجة. يقوم نظام التحكم PLC الخاص به بتنسيق حركات الماكينة، مما يساعد الشركات المصنعة على الحفاظ على زوايا انحناء ثابتة أثناء عمليات الإنتاج المتكررة.
تقوم الآلة تلقائيًا بثني الأنابيب بزوايا واتجاهات مختلفة. إنه يدعم إنتاج مكونات الأنابيب ثلاثية الأبعاد مع تقليل الحاجة إلى تحديد المواقع يدويًا بين عمليات الثني.
يستخدم GM-SB-76CNC شاشة صناعية تعمل باللمس مع واجهة باللغة الإنجليزية. يقوم نظام التحكم PLC الخاص بها بإدارة حركات الماكينة، مما يسمح للمشغلين بالتحكم في عمليات الثني من خلال واجهة الماكينة.
توفر الماكينة أقصى سرعة تغذية تصل إلى 800 مم/ثانية وأقصى سرعة دوران للأنبوب تبلغ 160 درجة/ثانية. تدعم هذه الحركات وضع الأنبوب بين الانحناءات وتساعد على تقليل وقت المعالجة أثناء الإنتاج.
تتميز الآلة بجسم ملحوم، ومكونات ميكانيكية مجمعة، ونظام هيدروليكي. تعمل هذه المكونات معًا لدعم عمليات ثني الأنبوب والحفاظ على هيكل الماكينة أثناء المعالجة.
إن GM-SB-76CNC مناسب لمعالجة النحاس والألومنيوم والفولاذ الكربوني والفولاذ المقاوم للصدأ والسبائك المتوافقة. تعتمد قدرة الانحناء الفعلية على خصائص المواد وأبعاد الأنبوب ومتطلبات الأدوات.
جسم الآلة الملحوم: يوفر الدعم الهيكلي للمكونات الميكانيكية والهيدروليكية ومكونات التحكم.
نظام التحكم PLC: ينسق حركات الآلة المبرمجة أثناء عمليات الثني الأوتوماتيكية.
شاشة اللمس الصناعية: توفر واجهة باللغة الإنجليزية لتشغيل الماكينة والتحكم فيها.
النظام الهيدروليكي: يوفر الطاقة الهيدروليكية لعمليات ثني الماكينة.
مجموعة الثني الميكانيكية: تقوم بثني الأنبوب وفقًا للزوايا المطلوبة وتكوين الانحناء.
نظام تغذية الأنبوب: وضع الأنابيب للثني، بدقة تغذية محددة تبلغ ±0.10 مم.
نظام دوران الأنبوب: يقوم بتدوير الأنابيب بين الانحناءات، مما يدعم اتجاهات الانحناء المختلفة.
أدوات الثني: تدعم تشكيل الأنبوب وفقًا للقطر المطلوب ونصف قطر الانحناء. تتطلب مواصفات الأدوات تأكيدًا.
يمكن استخدام GM-SB-76CNC لثني الأنابيب النحاسية لمعدات التدفئة والتهوية وتكييف الهواء (HVAC) ومعدات التبريد.
وتشمل التطبيقات المحتملة أنابيب توصيل النحاس ومقاطع الأنابيب المشكلة. تعتمد ملاءمة الماكينة على أبعاد الأنبوب ومتطلبات الانحناء.
تدعم الآلة ثني الأنابيب المعدنية المتوافقة المستخدمة في تصنيع مكونات السيارات.
يسمح نظام التحكم الأوتوماتيكي الخاص بها بالانحناء بزوايا واتجاهات مختلفة للمكونات الأنبوبية المناسبة.
يمكن لـ GM-SB-76CNC معالجة الأنابيب المعدنية للمعدات الصناعية وتطبيقات الآلات.
تدعم قدرتها على الانحناء متعدد الزوايا إنتاج مكونات الأنبوب ثلاثية الأبعاد.
الآلة مناسبة لمعالجة النحاس والألومنيوم والفولاذ الكربوني والفولاذ المقاوم للصدأ والسبائك المتوافقة.
يمكن لورش تصنيع المعادن استخدام وظائف الثني الأوتوماتيكية لعمليات تشكيل الأنبوب المتكررة.
يتمتع GM-SB-76CNC بقدرة ثني قصوى محددة تبلغ 76 × 4 مم. تعتمد قدرة الانحناء الفعلية على مادة الأنبوب، والقطر الخارجي، وسمك الجدار، وتكوين الأدوات.
الآلة مناسبة للنحاس والألومنيوم والفولاذ الكربوني والفولاذ المقاوم للصدأ والسبائك المتوافقة. قد تتطلب المواد المختلفة أدوات ثني وإعدادات تشغيل محددة.
نطاق نصف قطر الانحناء المحدد هو 30-350 ملم. يعتمد نصف قطر الانحناء القابل للتحقيق على أبعاد الأنبوب، وخصائص المواد، والأدوات.
من أجل الاختيار الدقيق للآلة، يجب على المشترين تقديم مواصفات الأنبوب ورسومات الثني. يمكن لـ GMACC مراجعة هذه المتطلبات للتأكد من توافق الماكينة وخيارات الأدوات المناسبة.
نعم. يتم تسويق GM-SB-76CNC لتطبيقات ثني الأنابيب النحاسية. يجب على المشترين التأكد من أبعاد الأنبوب وحالة المواد ونصف القطر المطلوب قبل الطلب.
الحد الأقصى لقدرة الانحناء المنشورة هو 76 × 4 مم. تعتمد السعة الفعلية على مادة الأنبوب، وسمك الجدار، وتكوين الانحناء.
دقة زاوية الانحناء المنشورة هي ±0.10°. دقة التغذية هي ±0.10 مم، ودقة دوران الأنبوب هي ±0.10°.
نعم. يدعم GM-SB-76CNC الانحناء متعدد الزوايا في اتجاهات مختلفة. وهذا يجعلها مناسبة لإنتاج مكونات الأنبوب ثلاثي الأبعاد.
يجب على المشترين توفير مادة الأنبوب، القطر الخارجي، سمك الجدار، نصف قطر الانحناء المطلوب، زوايا الانحناء، ورسومات قطع العمل. تساعد هذه التفاصيل في تحديد توافق الماكينة والأدوات.
