برنامج تعليمي خطوة بخطوة لثني الأنابيب باستخدام آلة ثني الأنابيب الهيدروليكية

مقدمة

يعد إتقان ثني الأنابيب باستخدام آلة ثني الأنابيب الهيدروليكية أمرًا بالغ الأهمية لتحقيق نتائج دقيقة وفعالة. تعد آلات ثني الأنابيب الهيدروليكية أدوات أساسية في صناعات مثل البناء والسيارات والسباكة. تساعد هذه الآلات في تشكيل الأنابيب بالزوايا والمنحنيات المطلوبة بأقل قدر من التشوه. في هذا البرنامج التعليمي، سنرشدك خلال عملية ثني الأنابيب خطوة بخطوة باستخدام آلة ثني الأنابيب الهيدروليكية، مما يضمن الدقة والسلامة طوال الوقت.

فهم أساسيات آلة ثني الأنابيب الهيدروليكية

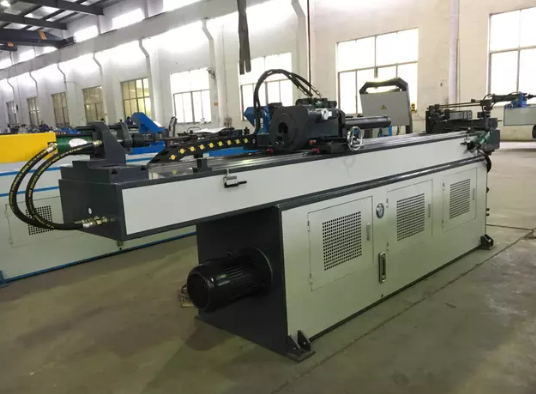

ما هي آلة ثني الأنابيب الهيدروليكية؟

آلة ثني الأنابيب الهيدروليكية هي أداة قوية تستخدم القوة الهيدروليكية لثني الأنابيب بزوايا محددة دون الإضرار ببنيتها. يستخدم النظام الهيدروليكي سائلًا مضغوطًا لإنشاء القوة اللازمة للثني، مما يضمن انحناءات سلسة ودقيقة. تُستخدم هذه الآلات بشكل شائع لثني الأنابيب المعدنية والأنابيب والمواد الأخرى في البيئات الصناعية.

في التطبيقات الصناعية، لا غنى عن آلات ثني الأنابيب الهيدروليكية لإنشاء أشكال أنابيب مخصصة في قطاعات مثل البناء والسباكة وتصنيع السيارات وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). إن قدرتها على التعامل مع الأنابيب الكبيرة وتحقيق الانحناءات الدقيقة تجعلها مثالية للمشاريع ذات الطلب العالي والدقة العالية.

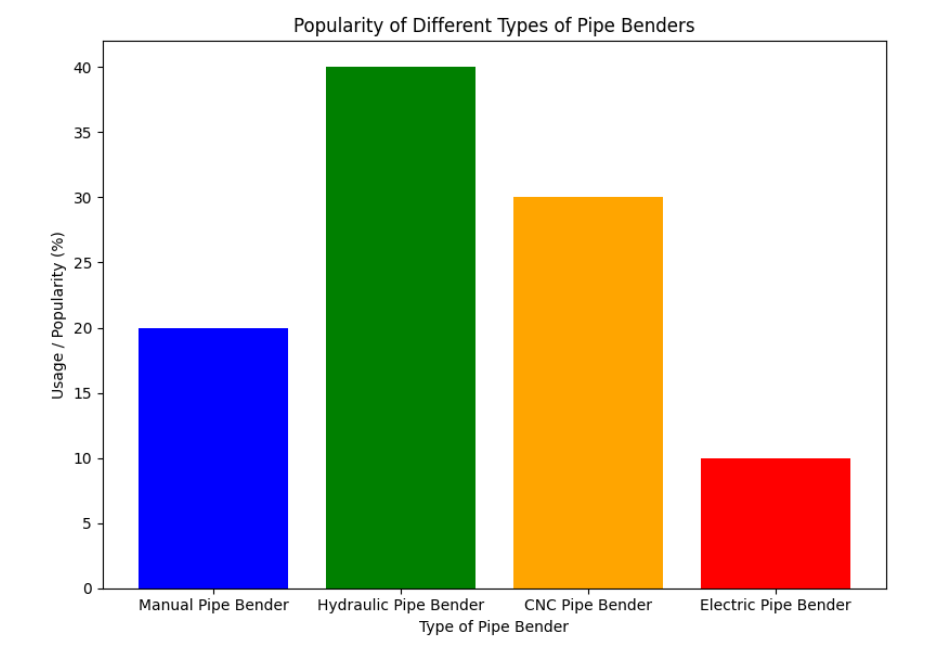

أنواع ثني الأنابيب الهيدروليكية

هناك أنواع مختلفة من ماكينات ثني الأنابيب الهيدروليكية المصممة لتناسب الاحتياجات المختلفة:

● أدوات الثني الهيدروليكية اليدوية: يتم تشغيلها يدويًا، وتتطلب مجهودًا بدنيًا لممارسة الضغط ولكنها مثالية للمهام الصغيرة الحجم.

● آلات الثني الهيدروليكية CNC: هذه الآلات آلية، مما يوفر دقة فائقة وقابلية للتكرار، وغالبًا ما يتم استخدامها في بيئات التصنيع عالية الدقة.

● أدوات الثني الهيدروليكية المدعومة بالكهرباء: مزيج من الطاقة الهيدروليكية والمساعدة الكهربائية، وهي مثالية لتقليل الجهد اليدوي مع الحفاظ على الدقة.

كل نوع له مميزاته وحالات الاستخدام المحددة، بدءًا من مشاريع DIY الصغيرة وحتى التطبيقات الصناعية واسعة النطاق.

اعتبارات السلامة عند استخدام جهاز ثني الأنابيب الهيدروليكي

تعد السلامة أمرًا بالغ الأهمية عند استخدام آلة ثني الأنابيب الهيدروليكية. لمنع وقوع الحوادث وضمان التشغيل السلس، اتبع أفضل الممارسات التالية:

معدات الحماية الشخصية (PPE): ارتدِ دائمًا نظارات السلامة والقفازات والأحذية ذات المقدمة الفولاذية لحماية نفسك من المخاطر المحتملة.

الإعداد الصحيح: تأكد من تثبيت الماكينة بشكل آمن، ومحاذاة الأنبوب بشكل صحيح لتجنب الانزلاق أثناء عملية الثني.

التوقف في حالات الطوارئ: تعرف على آلية التوقف في حالات الطوارئ لإيقاف الماكينة بسرعة في حالة حدوث عطل.

من خلال اتباع بروتوكولات السلامة، فإنك تقلل من مخاطر الحوادث وتضمن عملية ثني سلسة ومنتجة.

التحضير لثني الأنابيب

اختيار مادة الأنابيب المناسبة

قبل البدء في أي عملية ثني، من الضروري اختيار مادة الأنابيب المناسبة. تشمل المواد الشائعة ما يلي:

● الفولاذ: قوي ومتين، ومناسب للاستخدامات الشاقة.

● النحاس: مرن وسهل الانحناء، وغالباً ما يستخدم في أنظمة السباكة.

● الألومنيوم: خفيف الوزن ومقاوم للتآكل، مثالي لمشاريع السيارات والفضاء.

يؤثر نوع المادة على عملية الثني، حيث أن لكل منها خصائص مختلفة. على سبيل المثال، تتطلب المعادن السميكة مثل الفولاذ ضغطًا أكبر من المواد الأخف وزنًا مثل الألومنيوم. إن اختيار حجم الأنبوب المناسب له نفس القدر من الأهمية لضمان الدقة ومنع إتلاف المادة أثناء الثني.

مادة	آلة ثني الأنابيب المثالية	الاعتبارات الرئيسية	نطاق زاوية الانحناء
فُولاَذ	الهيدروليكية والكهربائية	يتطلب ضغطًا عاليًا، وآلة قوية	90 درجة - 180 درجة
نحاس	هيدروليكي	مادة أكثر ليونة، وأكثر عرضة للالتواء	90 درجة - 180 درجة
الألومنيوم	هيدروليكي، يدوي	مادة خفيفة، سهلة الانحناء	90 درجة - 120 درجة
بولي كلوريد الفينيل	يدوي	استخدم بحذر لتجنب الانهيار	45 درجة - 90 درجة

اختيار قالب الانحناء الصحيح

إن قالب الثني هو مكون أساسي في ماكينة ثني الأنابيب الهيدروليكية. يقوم بتشكيل الأنبوب أثناء ثنيه ويأتي بأحجام مختلفة لاستيعاب أقطار الأنابيب المختلفة. لتحقيق انحناءات دقيقة، من الضروري اختيار القالب المناسب الذي يتوافق مع أبعاد الأنبوب.

اختيار القالب الصحيح يضمن الانحناء السلس دون التسبب في التشوه. بالإضافة إلى ذلك، فإن استخدام قالب مطابق لمادة الأنبوب يساعد في تحقيق زاوية الانحناء المطلوبة بأقل جهد.

إعداد بندر الأنابيب الهيدروليكية

الإعداد السليم أمر بالغ الأهمية لتحقيق نتائج دقيقة. فيما يلي كيفية تحضير جهاز ثني الأنابيب الهيدروليكي الخاص بك:

تحقق من مستويات السائل الهيدروليكي: تأكد من أن السائل الهيدروليكي عند المستوى الصحيح للتشغيل السلس.

قم بمحاذاة الأنبوب بشكل صحيح: ضع الأنبوب بشكل آمن في الماكينة وقم بمحاذاته مع قالب الثني.

معايرة الآلة: اضبط إعدادات الآلة، مثل الضغط وزاوية الانحناء، لتتوافق مع مواصفات مشروعك.

الإعداد الصحيح يمنع الأخطاء ويضمن أن الجهاز يعمل بأفضل كفاءة.

دليل خطوة بخطوة لثني الأنابيب

تحميل الأنبوب في بندر

الخطوة الأولى في ثني الأنبوب باستخدام آلة ثني الأنابيب الهيدروليكية هي تحميل الأنبوب بشكل آمن في آلة الثني. ابدأ بـ:

1. وضع الأنبوب في القالب: تأكد من توسيط الأنبوب ومحاذاته مع القالب لمنع الانزلاق أثناء الثني.

2. تأمين الأنبوب: استخدم الأقواس أو المشابك لتثبيت الأنبوب بقوة في مكانه، مما يضمن الثبات أثناء عملية الثني.

تعد المحاذاة أمرًا بالغ الأهمية لضمان أن يكون الانحناء سلسًا ومتسقًا في جميع أنحاء الأنبوب.

ضبط زاوية الانحناء المطلوبة

بعد ذلك، قم بضبط الماكينة لتحقيق زاوية الانحناء الصحيحة. يمكنك ضبط الزاوية يدويًا أو إدخال الزاوية المطلوبة في حالة استخدام آلة CNC. اتبع الخطوات التالية:

1. اضبط الزاوية: اعتمادًا على مشروعك، اضبط قالب الثني على الزاوية المطلوبة، عادةً 90 درجة، 180 درجة، أو زوايا مخصصة.

2. مارس الضغط تدريجيًا: ابدأ في تطبيق الضغط الهيدروليكي ببطء، مع التأكد من أن الأنبوب يبدأ في الانحناء دون استخدام القوة المفرطة.

تضمن مراقبة العملية عدم تجاوز حد الانحناء للمادة.

تنفيذ الانحناء

بمجرد وضع الأنبوب وضبط الآلة، ابدأ عملية الثني:

1. قم بتنشيط النظام الهيدروليكي: قم بتشغيل النظام الهيدروليكي لبدء الضغط على الأنبوب.

2. مراقبة الانحناء: راقب الأنبوب عن كثب أثناء انحناءه، واضبط الضغط إذا لزم الأمر لتجنب الإفراط في الانحناء أو التشوه.

من الضروري تطبيق المقدار الصحيح من الضغط لمنع الالتواءات أو الانهيارات في الأنبوب.

التحقق من الدقة والتعديلات

بعد الانتهاء من الثني، افحص الأنبوب للتأكد من دقته:

1. قم بقياس زاوية الانحناء: استخدم منقلة أو مكتشف زاوية رقمي للتأكد من صحة الزاوية.

2. اضبطه إذا لزم الأمر: إذا كان الانحناء قليلاً، قم بإجراء تعديلات طفيفة عن طريق ممارسة المزيد من الضغط أو سحب الأنبوب قليلاً.

يعد الاتساق أمرًا أساسيًا عند ثني أنابيب متعددة، لذا تأكد من قياس وضبط كل ثني.

خطوة	فعل	ملحوظات
الخطوة 1: تحميل الأنابيب	ضع الأنبوب بشكل آمن في الثني	قم بمحاذاة الأنبوب مع قالب الانحناء
الخطوة 2: ضبط الانحناء	اضبط زاوية الانحناء المطلوبة على الجهاز	استخدم الضغط الصحيح لنوع المادة
الخطوة 3: تنفيذ الانحناء	تطبيق الضغط الهيدروليكي ببطء	مراقبة أي مخالفات أو انزلاق
الخطوة 4: التحقق من الدقة	قياس زاوية الانحناء بعد الانحناء	اضبط الجهاز لإجراء التصحيحات إذا لزم الأمر

استكشاف مشكلات ثني الأنابيب الشائعة وإصلاحها

ثني الأنابيب والتجاعيد

يعد ثني الأنابيب وتجعدها من المشكلات الشائعة أثناء عملية الثني. لمنع هذا:

1. استخدم الشياق: الشياق الذي يتم إدخاله في الأنبوب يوفر الدعم الداخلي، مما يقلل من خطر الالتواء.

2. قم بالضغط تدريجيًا: تجنب تطبيق الكثير من القوة بسرعة كبيرة جدًا، لأن ذلك قد يؤدي إلى التشوه.

يساعد استخدام التقنية وأدوات الدعم المناسبة على منع هذه المشكلات.

زوايا الانحناء غير متناسقة

إذا كانت الانحناءات غير متناسقة، ضع في اعتبارك ما يلي:

1. التحقق من المحاذاة: قد يؤدي عدم المحاذاة إلى انحناءات غير متساوية. تأكد من وضع الأنبوب بشكل صحيح في الجهاز.

2. اضبط إعدادات الماكينة: إذا كان الانحناء متوقفًا باستمرار، فأعد معايرة الماكينة وتحقق من وجود أي مشكلات ميكانيكية.

الصيانة الدورية للآلة تضمن الأداء المتسق.

انزلاق الأنابيب واختلالها

يمكن أن يؤدي انزلاق الأنابيب إلى انحناءات غير دقيقة. لمنع الانزلاق:

1. قم بتأمين الأنبوب بشكل صحيح: استخدم المشابك أو الأقواس لضمان عدم تحرك الأنبوب أثناء عملية الثني.

2. التحقق من القالب: تأكد من أن قالب الثني هو الحجم الصحيح ويتم وضعه بشكل صحيح لمنع الأنبوب من التحرك.

الإعداد الصحيح وتأمين الأنابيب سوف يمنع اختلال المحاذاة ويضمن الدقة.

الصيانة والعناية بآلات ثني الأنابيب الهيدروليكية

قائمة مراجعة الصيانة الدورية

للحفاظ على آلة ثني الأنابيب الهيدروليكية الخاصة بك في حالة مثالية، قم بإجراء الصيانة الدورية:

تنظيف الماكينة: قم بتنظيف المكونات الهيدروليكية وأسطح الأنابيب بانتظام لمنع تداخل الأوساخ والحطام مع عملية الثني.

تشحيم الأجزاء المتحركة: تأكد من تشحيم جميع الأجزاء المتحركة جيدًا لتقليل الاحتكاك والتآكل.

فحص التآكل: قم بفحص الماكينة بانتظام بحثًا عن علامات التلف أو التآكل، وخاصة النظام الهيدروليكي.

تساعد صيانة جهازك على إطالة عمره الافتراضي وتضمن أداءً موثوقًا به.

استكشاف مشكلات النظام الهيدروليكي وإصلاحها

تتضمن مشكلات النظام الهيدروليكي الشائعة ما يلي:

انخفاض السائل الهيدروليكي: تأكد من أن السائل في المستوى المناسب لتحقيق الأداء الأمثل.

التسريبات الهيدروليكية: قم بالتحقق بانتظام من وجود تسربات في النظام الهيدروليكي وقم بإصلاحها على الفور لتجنب مشاكل الأداء.

من خلال الحفاظ على النظام الهيدروليكي في حالة جيدة، يمكنك تجنب الإصلاحات المكلفة ووقت التوقف عن العمل.

مهمة	تكرار	ملحوظات
تحقق من مستويات السوائل الهيدروليكية	أسبوعي	تأكد من أن المستويات ضمن النطاق الموصى به
تنظيف مكونات الآلة	بعد كل استخدام	إزالة الأوساخ والحطام والسوائل القديمة
تشحيم الأجزاء المتحركة	شهريا	منع التآكل وضمان التشغيل السلس
فحص الخراطيم الهيدروليكية	ربع سنوية	تحقق من وجود تسربات أو علامات التآكل

خاتمة

يتطلب ثني الأنابيب باستخدام آلة ثني الأنابيب الهيدروليكية فهمًا واضحًا لوظائف الماكينة، والإعداد المناسب، والتنفيذ الدقيق. باتباع هذا الدليل خطوة بخطوة، يمكنك ضمان الدقة والكفاءة في مهام ثني الأنابيب الخاصة بك. ستساعدك الصيانة المنتظمة والالتزام بممارسات السلامة على تحقيق أفضل النتائج وإطالة عمر جهاز ثني الأنابيب الهيدروليكي. سواء كنت تعمل في مشاريع البناء أو السباكة أو السيارات، فإن إتقان استخدام ماكينة ثني الأنابيب الهيدروليكية يعد أمرًا ضروريًا للحصول على نتائج عالية الجودة. توفر شركة Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. ماكينات ثني الأنابيب الهيدروليكية عالية الجودة والتي تضمن الدقة والكفاءة لمشاريعك.

التعليمات

س: ما هي آلة ثني الأنابيب الهيدروليكية؟

ج: آلة ثني الأنابيب الهيدروليكية هي أداة تستخدم لثني الأنابيب بدقة، وذلك باستخدام الضغط الهيدروليكي. إنه مثالي لإنشاء انحناءات سلسة ومتسقة في مواد مثل الفولاذ والنحاس والألمنيوم.

س: كيف أقوم بإعداد آلة ثني الأنابيب؟

ج: لإعداد آلة ثني الأنابيب، تأكد من أن مستويات السائل الهيدروليكي صحيحة، وافحص الآلة بحثًا عن أي أجزاء مفكوكة، وقم بمعايرتها بشكل صحيح وفقًا لحجم الأنبوب والمواد.

س: ما هي المواد التي يمكن ثنيها باستخدام آلة ثني الأنابيب؟

ج: يمكن لآلة ثني الأنابيب الهيدروليكية أن تقوم بثني مجموعة متنوعة من المواد، بما في ذلك الفولاذ والنحاس والألومنيوم. تؤثر المادة على عملية الانحناء، حيث تتطلب كل منها إعدادات مختلفة.

س: كيف يمكنني تجنب ثني الأنابيب أثناء الثني؟

ج: لمنع التواء الأنابيب، تأكد من المحاذاة الصحيحة في الماكينة، واستخدم قالب الثني الصحيح، وقم بتطبيق الضغط الهيدروليكي التدريجي لتجنب الانحناء الزائد.

س: لماذا تعتبر الصيانة الدورية مهمة لآلة ثني الأنابيب؟

ج: الصيانة الدورية لآلة ثني الأنابيب تضمن التشغيل السلس، وتقلل من التآكل، وتطيل عمر الآلة. قم دائمًا بتنظيف النظام وتشحيمه لتجنب الأعطال.
