خصائص الآلة

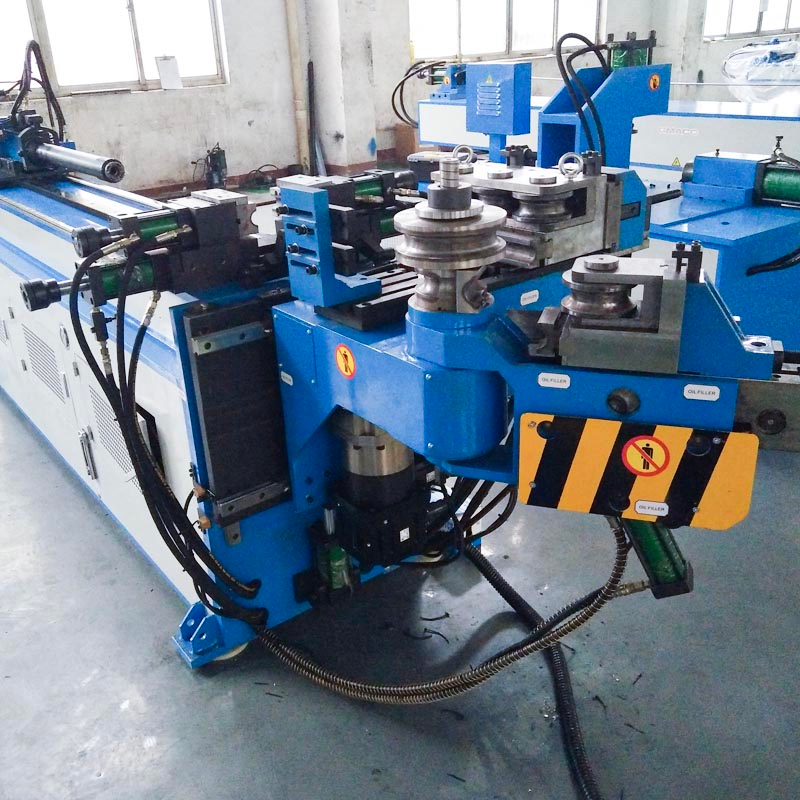

إن ماكينة ثني الأنابيب أحادية الرأس ذات التحكم العددي GM-SB-38CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء. تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام ، يمكن للإحداثيات الثلاثة Y ، B ، C للحركات تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي تحقيق مغزل كامل تلقائي أو مغزل سريع الانحناء ، آلة CNC أيضًا بوظائف متقدمة ، مثل تعويض الانحناء الخلفي للمكونات ، إنذار التشخيص الذاتي للأخطاء ، مخزن الذاكرة بعد انقطاع التيار الكهربائي ، التشحيم التلقائي وحماية السلامة. تعتمد الماكينة على الانحناء والتغذية والدوران وتحريك القالب ، ويمكن ثني الأنابيب ذات نصف قطر مختلف بدقة وسرعة ، والتي يمكن أن تثني الأنبوب بنصف قطر كبير ، إنها آلة ثني آلية عالية السرعة احترافية.
اسم | وحدة | معامل |
الأعلى. قدرة الانحناء | مم | 38 * 2 |
قدرة الانحناء Max.push | مم | 28 * 2 |
Max.bending نصف قطر الانحناء | مم | 20-200 |
الحد الأقصى لنصف قطر الانحناء للدفع | مم | 6D ~ ∞ |
R التسامح بين اثنين من العفن | مم | 50 |
الطول الفعال على المغزل | مم | 3200 |
الأعلى. زاوية الانحناء | ° | 190 |
سرعة الانحناء | ° / ثانية | 120 |
سرعة تحول | ° / ثانية | 200 |
سرعة التغذية | مم / ثانية | 800 |
دقة الانحناء | ° | ± 0.10 |
دقة الدوران | ° | ± 0.10 |
دقة التغذية | مم | ± 0.10 |
تحويل قوة المحرك المؤازر | كيلوواط | 0.4 |
بنجينج قوة المحرك المؤازر | كيلوواط | 3.5 |
تغذية قوة المحرك المؤازر | كيلوواط | 1.5 |
تتحرك قوة المحرك المؤازرة | كيلوواط | 0.75 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 4200 * 700 * 1300 |
وزن | T | حوالي 2.2 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا سيمنز （Beide） / Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان （مستورد） |
مجلس طريقة الزيت | تايوان شانغهونغ （مستورد） |
اسطوانة | شنغهاي كيفان |
شاشة لمسية | تايوان وينفيو （مستورد) |
PLC | ميتسوبيشي اليابان （مستورد） |
أجهزة السيارات | ميتسوبيشي اليابان （مستورد） |
تحكم الزاوية | اليابان Nemicon （مستورد） |
تبديل الطاقة | تايوان مينجوي |
محول | وشى شينيو |
عينات الأدوات
