خصائص الآلة

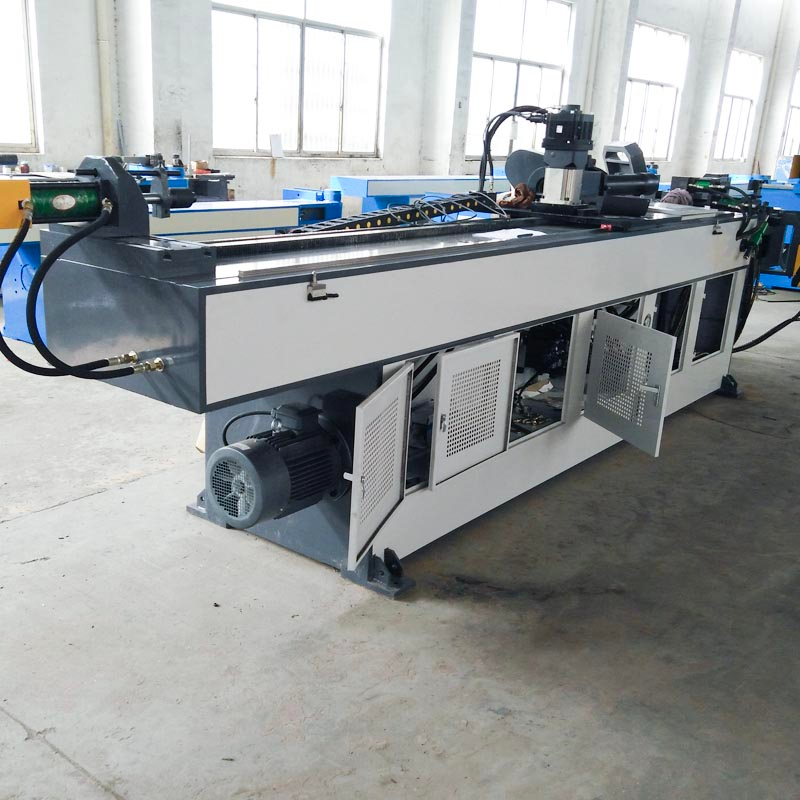

إن آلة ثني الأنبوب أحادية الرأس CNC GM-SB-63CNC هي مزيج من تكنولوجيا شركتنا والتكنولوجيا الإيطالية المتقدمة ، آلة الدمج ، المنتجات الهيدروليكية والكهربائية. تتبنى هذه السلسلة لوحة تشغيل بشاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض مختلف بيانات الانحناء والتسلسل. تحت التحكم الدقيق للكمبيوتر الصناعي ، يمكن لإحداثيات الحركة الثلاثة Y و B و C تحقيق مغزل تلقائي لأعلى ولأسفل. للثني السريع ، تتميز أداة آلة CNC أيضًا بوظائف متقدمة مثل تعويض الانحناء الخلفي للمكونات ، وإنذار التشخيص الذاتي للخطأ ، وتخزين الذاكرة بعد انقطاع التيار الكهربائي ، والتشحيم التلقائي وحماية السلامة. هذه الآلة تعتمد محرك سيرفو لثني ، تغذية ، تدوير وتحريك القوالب. يمكنها ثني نوعين من الأنابيب بأنصاف أقطار مختلفة بدقة وسرعة ، ولها وظيفة ثني الدفع ، والتي يمكنها ثني الأنابيب ذات نصف القطر الكبير. إنها آلة ثني أوتوماتيكية بالكامل ومحترفة وعالية السرعة.
اسم | وحدة | معامل |
الأعلى. قدرة الانحناء | مم | 63 * 3 |
Max.bending نصف قطر الانحناء | مم | 25-300 |
الحد الأقصى لنصف قطر الانحناء للدفع | مم | 6D ~ ∞ |
R التسامح بين اثنين من العفن | مم | 60 |
الطول الفعال على المغزل | مم | 3600 |
الأعلى. زاوية الانحناء | ° | 190 |
سرعة الانحناء | ° / ثانية | 110 |
سرعة تحول | ° / ثانية | 160 |
سرعة التغذية | مم / ثانية | 800 |
دقة الانحناء | ° | ± 0.10 |
دقة الدوران | ° | ± 0.10 |
دقة التغذية | مم | ± 0.10 |
تحويل قوة المحرك المؤازر | كيلوواط | 1 |
بنجينج قوة المحرك المؤازر | كيلوواط | 7 |
تغذية قوة المحرك المؤازر | كيلوواط | 3 |
تتحرك قوة المحرك المؤازرة | كيلوواط | 1 |
قوة ضخ النفط | كيلوواط | 5.5 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 5000 * 1200 * 1350 |
وزن | T | حوالي 3.5 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا Siemens (Beide) أو Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان (مستورد) |
مجلس طريقة الزيت | تايوان شانغهونغ (مستورد) |
اسطوانة | شنغهاي كيفان |
شاشة لمسية | تايوان وينفيو (مستورد) |
PLC | ميتسوبيشي اليابان (مستورد) |
أجهزة السيارات | ميتسوبيشي اليابان (مستورد) |
تحكم الزاوية | اليابان Nemicon (مستورد) |
تبديل الطاقة | تايوان مينجوي |
مخفض الانحناء | HENGTE / |
مخفض دوار | |
مخفض التغذية | |
المقاولين | شنايدر |
أجزاء كهربائية أخرى | شنايدر الألمانية ، اومرون ، تايوان شيلين (مستورد) |
عينات الأدوات
