خصائص الآلة

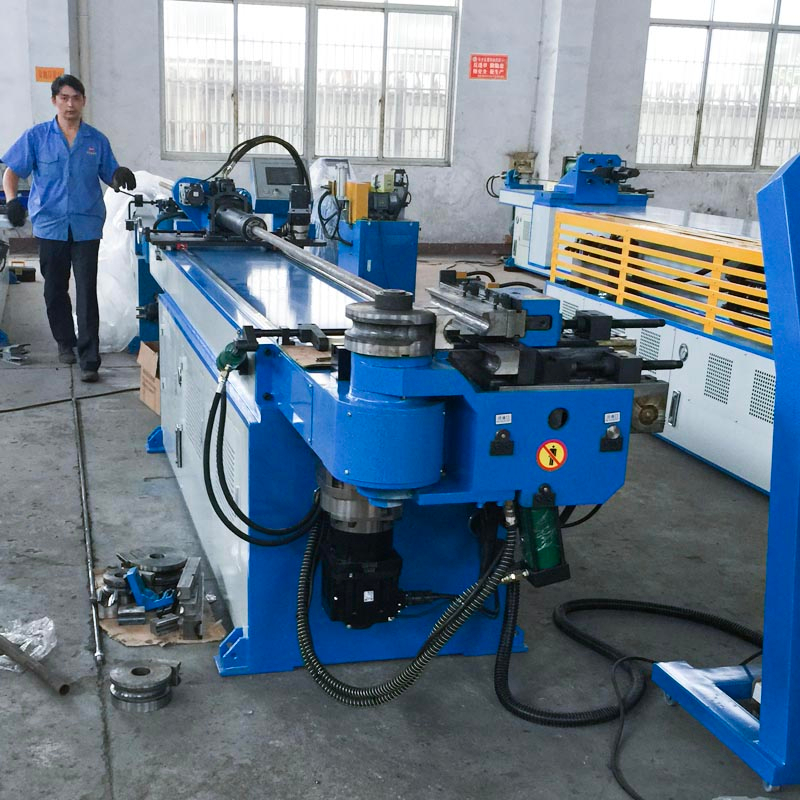

إن ماكينة ثني الأنابيب أحادية الرأس ذات التحكم العددي GM-SB-63CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء. تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام ، يمكن للإحداثيات الثلاثة Y ، B ، C للحركات تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي تحقيق مغزل كامل تلقائي أو مغزل سريع الانحناء ، آلة CNC أيضًا بوظائف متقدمة ، مثل تعويض الانحناء الخلفي للمكونات ، إنذار التشخيص الذاتي للأخطاء ، مخزن الذاكرة بعد إيقاف التشغيل وحماية السلامة. ثني الأنابيب (المحور C) ، وتدوير الأنابيب (المحور B) ، وتغذية الأنابيب (المحور Y) كلها مدفوعة بمحرك مؤازر. التكنولوجيا المتقدمة ، وموثوقية الأتمتة العالية ، والتصميم المتكامل ، كلها تجعل من آلة ثني الأنابيب CNC آلة معالجة الأنابيب من الدرجة الأولى في العالم.
اسم | وحدة | معامل |
أنبوب دائري فولاذي معتدل | مم | ￠ 63 * 3 |
ستانلس ستيل | مم | ￠ 63 * 2 |
أنبوب مربع فولاذي معتدل | مم | 50 * 50 * 2.5 |
أنبوب مستطيل من الصلب الخفيف | مم | 50 * 45 * 2.5 |
شريط صلب دائري خفيف | مم | 25 |
شريط صلب مربع معتدل الصلب | مم | 20 * 20 |
دقيقة. نصف قطر الانحناء | مم | 25 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 300 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-136 |
أكتاف شوط قابل للتعديل | مم | 300 |
مغزل قابل للتعديل السكتة الدماغية | مم | 0-136 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 3600 |
سرعة الانحناء (الحد الأقصى) | ° / ثانية | 110 |
سرعة الدوران (المحور Z) | ° / ثانية | 160 |
سرعة التغذية (المحور X.) | مم / ثانية | 800 |
دقة زاوية الانحناء | ° | ± 0.10 |
دقة زاوية الدوران - المحور Z | ° | ± 0.10 |
تحويل الدقة - المحور X | مم | ± 0.10 |
قوة محرك سيرفو الانحناء | كيلوواط | 7 |
قوة محرك سيرفو الدوران | كيلوواط | 1 |
تغذية قوة محرك سيرفو | كيلوواط | 1 |
قوة محرك النظام | كيلوواط | 5.5 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 4900 * 1200 * 1350 |
وزن الآلة | T | حوالي 3.2 |
المعلمة التقنية الرئيسية
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا Siemens （Beide） أو Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان （مستورد） |
مجلس طريقة الزيت | تايوان شانغهونغ （مستورد） |
اسطوانة | شنغهاي كيفان |
شاشة لمسية | تايوان وينفيو （مستورد) |
PLC | ميتسوبيشي اليابان （مستورد） |
تحكم الزاوية | اليابان Nemicon （مستورد） |
تبديل الطاقة | تايوان مينجوي |
محرك سيرفو دوار / تغذية / ثني | ميتسوبيشي اليابان （مستورد） |
المقاولين | شنايدر |
