| الكمية: | |
|---|---|
الإطار الحديدي/حالة خشبية
قطعة واحدة
شنغهاي ، الصين
L/C ، T/T.
وصف المنتج

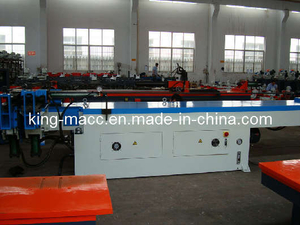

تدمج سلسلة GM-SB-76CNC الأنظمة الميكانيكية والهيدروليكية والكهربائية مع تقنية ثني الأنابيب الإيطالية. تتيح لوحة التشغيل ذات شاشة اللمس الخالية من VDU للمشغلين إدخال وتخزين وعرض بيانات الانحناء وأوامر الإنتاج. يتم التحكم في محاور الحركة Y وB وC بواسطة كمبيوتر صناعي، مما يدعم الانحناء عالي السرعة الأوتوماتيكي بالكامل عند تشغيل الشياق أو إيقافه. تشمل الوظائف المتقدمة تعويض الانحناء الخلفي، والتشخيص الذاتي للأخطاء من خلال التنبيه، والاحتفاظ بالذاكرة بعد فقدان الطاقة، والتشحيم التلقائي، وحماية السلامة. مع محرك نظام بقدرة 7.5 كيلو واط وسرعة ثني قصوى تبلغ 30 درجة/ثانية، فإن حجم هذه الآلة مناسب للتشغيل الصناعي المستمر.
يقوم نظام التحكم الرقمي بالكمبيوتر بتخزين برامج ثني متعددة، مما يتيح التغيير السريع بين أرقام الأجزاء. بمجرد التحقق من صحة البرنامج، تقوم الماكينة بإعادة إنتاج كل تسلسل ثني تلقائيًا، مما يقلل من اعتمادية المشغل ويدعم الإخراج المتسق عبر عمليات الإنتاج.
كل من محور الدوران (Z) ومحور التغذية (X) يستخدمان محركات مؤازرة Mitsubishi بقدرة 1.5 كيلو وات، مما يوفر سرعة دوران تبلغ 160 درجة/ثانية وسرعة تغذية تبلغ 800 مم/ثانية. تقوم وحدة التحكم في الزاوية Nemicon بمراقبة زوايا الانحناء حتى ±0.10 درجة، مما يدعم إمكانية التبادل التي يتطلبها مصنعو الأنابيب الصناعية.
تقبل الآلة قوالب الثني، قوالب المشبك، قوالب الضغط، الشياق، وقوالب المساحات (اختيارية)، والتي تغطي نطاقًا من أقطار الأنبوب من الحد الأدنى لنصف قطر الانحناء 30 مم إلى الحد الأقصى القياسي 350 مم. شوط التثبيت القابل للتعديل هو 0-136 مم وشوط الكتف القابل للتعديل هو 300 مم، ويستوعب مجموعات القوالب المختلفة.
اسم | وحدة | المعلمة |
|---|---|---|
أنبوب مستدير الفولاذ الطري | مم | 76×4 |
الفولاذ المقاوم للصدأ | مم | 76×3 |
أنبوب مستدير سبيكة خفيفة | مم | 76×6 |
أنبوب مربع من الصلب الطري | مم | 60×60×3 |
أنبوب مستطيل الفولاذ الطري | مم | 65×55×3 |
شريط الصلب الصلب الفولاذ الطري | مم | 35 سنتًا |
شريط صلبة مربع الفولاذ الطري | مم | 30×30 |
دقيقة. دائرة نصف قطرها الانحناء | مم | 30 |
الأعلى. دائرة نصف قطر الانحناء (معيار) | مم | 350 |
رأس الرأس (في مركز الانحناء) | مم | 600 |
ارتفاع الرأس (في مركز الانحناء) | مم | 580 |
ارتفاع مركز الانحناء (من الأرضية) | مم | 1060 |
الأعلى. شريط الممر داخل بوضع POB | مم | 50 |
التثبيت السكتة الدماغية القابلة للتعديل | مم | 0-136 |
تحفيز السكتة الدماغية القابلة للتعديل | مم | 300 |
السكتة الدماغية القابلة للتعديل من السكتة الدماغية القابلة للتعديل | مم | 0-136 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 4000 |
سرعة الانحناء (كحد أقصى) | °/ثانية | 30 |
الأعلى. سرعة الدوران (المحور Z) | °/ثانية | 160 |
الأعلى. سرعة التغذية (المحور X.) | مم/ثانية | 800 |
دقة زاوية الانحناء | ° | ± 0.10 |
دقة زاوية الدوران - المحور z | ° | ± 0.10 |
تغيير الدقة - المحور x | مم | ± 0.10 |
قوة المحرك المؤازرة الدوران | KW | 1.5 |
طاقة المحرك المؤازرة | KW | 1.5 |
طاقة المحرك النظام | KW | 7.5 |
حجم المضخة الهيدروليكية | L | 23 |
الأعلى. ضغط | MPA | 16 |
الطول × العرض × الارتفاع (أبعاد التغليف) | مم | 4800×1200×1350 |
وزن الآلة | T | حوالي 3.5 |
اسم | الشركة المصنعة |
|---|---|
المحرك الهيدروليكي | ألمانيا سيمنز (بيد) أو رونمالي |
المضخة الهيدروليكية | Wuxi Tuoli |
الصمام الهيدروليكي | اليابان يوكين (مستوردة) |
لوح النفط | تايوان شانغهونغ (مستوردة) |
اسطوانة | شنغهاي Qifan |
شاشة تعمل باللمس | تايوان وينفيو (مستورد) |
PLC | اليابان ميتسوبيشي (مستوردة) |
محرك المؤازرة | اليابان ميتسوبيشي (مستوردة) |
وحدة تحكم الزاوية | اليابان نيميكون (مستورد) |
موصل | شنايدر الألمانية |
محول | Wuxi Xinyu |
 |  |  |
يموت الانحناء | يموت المشبك | يموت الضغط |
 |  | |
مغزل | ممسحة يموت (اختياري) | |
تخدم آلة ثني الأنابيب هذه العملاء من المؤسسات في مجال تصنيع الأنابيب الصناعية، بما في ذلك مصنعي مجاري الهواء HVAC، ومنتجي مكونات الفولاذ الإنشائية، ومصنعي أنابيب الآلات الزراعية، وورش الأعمال المعدنية العامة. يوفر التصميم أحادي الرأس سير عمل تحميل وتفريغ مباشرًا، مما يجعله مناسبًا لكل من الأجزاء المتكررة كبيرة الحجم والمهام المخصصة قصيرة المدى. يتعامل طول التغذية البالغ 4000 مم مع أقسام الأنابيب الطويلة المستخدمة في التطبيقات الهيكلية وتطبيقات الأنابيب، بينما تغطي زاوية الانحناء القصوى البالغة 190 درجة معظم أشكال الانحناء الهندسية القياسية.
يتم تصنيع كل وحدة GM-SB-76CNC في منشأة معتمدة من ISO 9001 مع تصنيع CNC داخلي للمكونات المهمة. الآلة حاصلة على شهادة CE وUL ومدعومة بضمان لمدة عامين ضد عيوب التصنيع. يتم الحصول على المكونات الهيدروليكية والكهربائية من علامات تجارية معروفة كما هو مدرج في جدول التكوين، بما في ذلك Mitsubishi PLC والمحركات المؤازرة، والصمامات الهيدروليكية Yuken، وشاشات اللمس Weinview، وموصلات Schneider، وأجهزة التحكم في الزاوية Nemicon. يتم تعبئة الآلة في إطار حديدي أو علبة خشبية للشحن البحري، ويتم شحنها من ميناء شانغهاي، مع شروط الدفع L/C وT/T. اختبار قبول المصنع متاح عند الطلب.
يقوم GM-SB-76CNC بثني الأنبوب الدائري من الفولاذ الطري حتى Ø76×4mm، والفولاذ المقاوم للصدأ حتى Ø76×3mm، والأنبوب الملدن المصنوع من السبائك الخفيفة حتى Ø76×6mm. كما أنها تقوم بمعالجة الأنبوب المربع حتى 60×60×3 مم، والأنبوب المستطيل حتى 65×55×3 مم، والقضيب الدائري الصلب حتى Ø35 مم.
دقة زاوية الانحناء هي ±0.10°، ودقة زاوية الدوران على المحور Z هي ±0.10°، ودقة التغذية على المحور X هي ±0.10mm. تحافظ محركات Mitsubishi المؤازرة ووحدة التحكم في زاوية Nemicon على هذه التفاوتات عبر عمليات الإنتاج.
نعم. يقوم نظام CNC بتخزين برامج ثني متعددة، وأقصى سرعة ثني هي 30 درجة/ثانية، كما تدعم محاور التغذية والدوران التي يتم تشغيلها بواسطة المؤازرة أوقات الدورات المتسقة. تم تصميم محرك النظام بقدرة 7.5 كيلو وات والمضخة الهيدروليكية سعة 23 لترًا للتشغيل المستمر.
كل وحدة حاصلة على شهادة CE وUL، وتم تصنيعها في منشأة معتمدة من ISO 9001، ومدعومة بضمان لمدة عامين ضد عيوب التصنيع.
تبلغ المسافة الفعالة 4000 مم، وتستوعب أقسام الأنابيب الطويلة المستخدمة في التطبيقات الهيكلية، وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)، وتطبيقات الأنابيب.
