خصائص الآلة

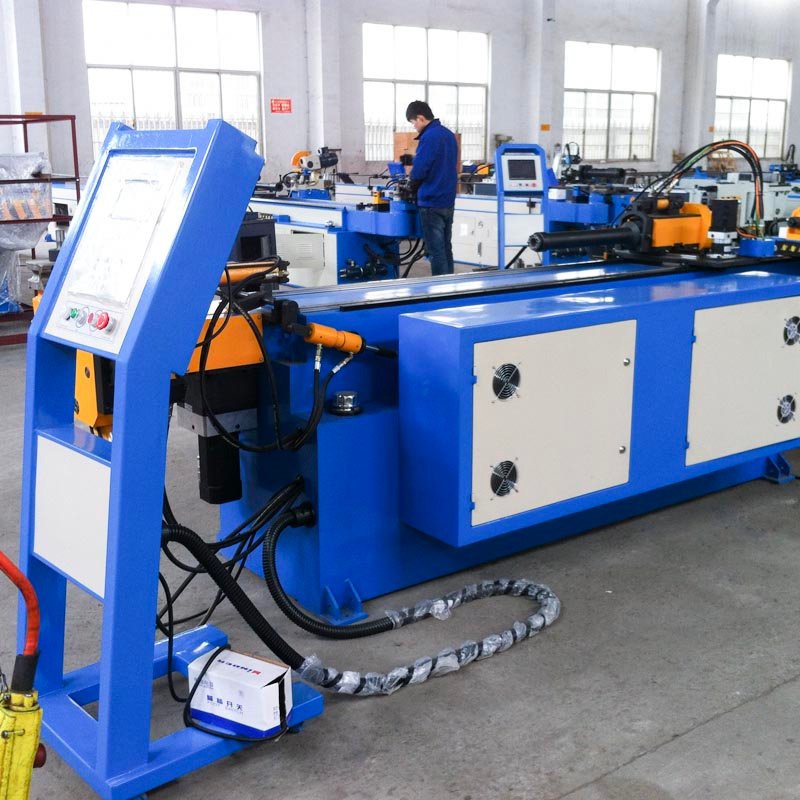

إن ماكينة ثني الأنابيب أحادية الرأس ذات التحكم العددي GM-SB-38CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء. تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام ، يمكن للإحداثيات الثلاثة Y ، B ، C للحركات تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي تحقيق مغزل كامل تلقائي أو مغزل سريع الانحناء مع التغذية ، الدوران والانحناء كلها مدفوعة بمحرك مؤازر. آلة CNC أيضًا بوظائف متقدمة ، مثل تعويض الانحناء الخلفي للمكونات ، وإنذار التشخيص الذاتي للأخطاء ، ومخزن الذاكرة بعد انقطاع التيار الكهربائي ، والتشحيم التلقائي وحماية السلامة.
المعلمة التقنية الرئيسية
اسم | وحدة | معامل |
أنبوب دائري فولاذي معتدل | مم | ￠ 38 * 2 |
ستانلس ستيل | مم | ￠ 32 * 2 |
أنبوب دائري صلب صلب خفيف | مم | ￠ 40 * 3 |
أنبوب مربع فولاذي معتدل | مم | 30 * 30 * 2 |
أنبوب مستطيل من الصلب الخفيف | مم | 35 * 20 * 2 |
شريط صلب مستدير خفيف من الفولاذ | مم | 16 |
شريط صلب مربع معتدل الصلب | مم | 15 * 15 |
دقيقة. نصف قطر الانحناء | مم | 20 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 200 |
الرأس المتدلي (على مركز الانحناء) | مم | 500 |
ارتفاع الرأس (على مركز الانحناء) | مم | 360 |
ارتفاع مركز الانحناء (من الأرض) | مم | 945 |
الأعلى. ممر شريط داخل P.O.B. المنصب | مم | 50 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-90 |
أكتاف شوط قابل للتعديل | مم | 256 |
مغزل قابل للتعديل السكتة الدماغية | مم | 0-76 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 3200 |
سرعة الانحناء (الحد الأقصى) | ° / ثانية | 180 |
الأعلى. سرعة الدوران (المحور Z) | ° / ثانية | 200 |
الأعلى. سرعة التغذية (المحور X.) | مم / ثانية | 1000 |
دقة زاوية الانحناء | ° | ± 0.10 |
دقة زاوية الدوران - المحور Z | ° | ± 0.10 |
تحويل الدقة - المحور X | مم | ± 0.10 |
قوة محرك سيرفو الانحناء | كيلوواط | 3.5 |
قوة محرك سيرفو الدوران | كيلوواط | 0.4 |
تغذية قوة محرك سيرفو | كيلوواط | 0.75 |
قوة محرك النظام | كيلوواط | 4 |
حجم المضخة الهيدروليكية | L | 17 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 4200 * 700 * 1300 |
وزن الآلة | T | حوالي 2.0 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا Siemens （Beide） أو Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان （مستورد） |
مجلس طريقة الزيت | تايوان شانغهونغ （مستورد） |
اسطوانة | شنغهاي كيفان |
شاشة لمسية | تايوان وينفيو （مستورد) |
PLC | ميتسوبيشي اليابان （مستورد） |
أجهزة السيارات | ميتسوبيشي اليابان （مستورد） |
تحكم الزاوية | اليابان Nemicon （مستورد） |
تبديل الطاقة | تايوان MINGWEI |
المقاولين | شنايدر |
محول | وشى شينيو |
عينات الأدوات
