خصائص الآلة

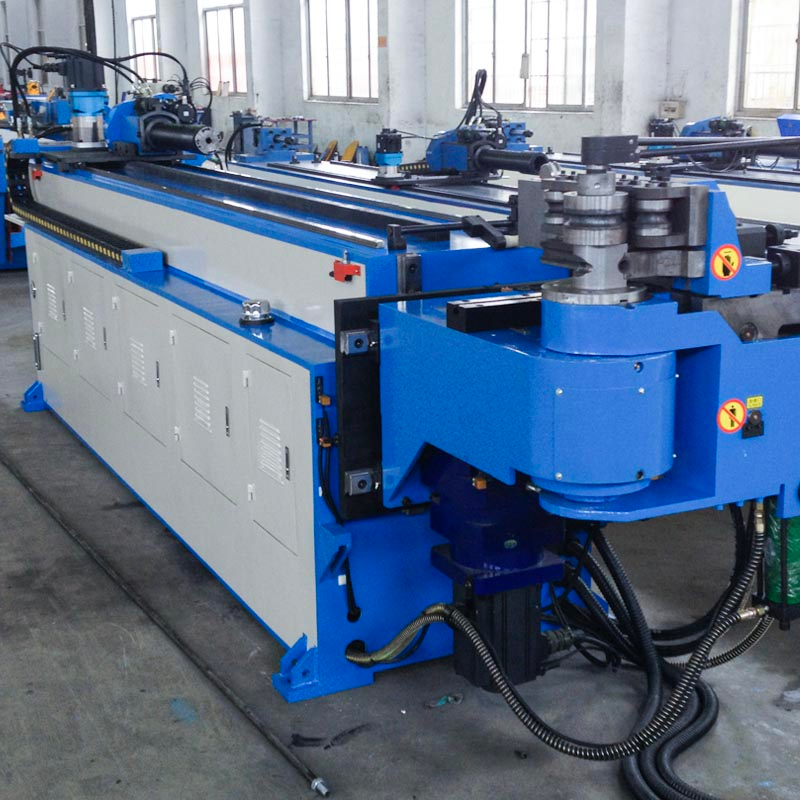

إن آلة الثني أحادية الرأس CNC GM-SB-50CNC هي منتج يجمع بين تقنيتنا والتكنولوجيا الإيطالية المتقدمة ، والتي يتم دمجها مع الماكينة والطاقة الهيدروليكية والكهربائية. تتبنى هذه السلسلة لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة وتسلسل إحداثيات الحركة Y و B و C تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي ، والتي يمكن أن تحقق فتح المغزل التلقائي بالكامل أو إغلاق الانحناء السريع للمغزل ، CNC تحتوي الماكينة أيضًا على ميزات متقدمة مثل تعويض ارتداد الانحناء الجزئي ، وإنذار التشخيص الذاتي للخطأ ، وتخزين ذاكرة انقطاع التيار الكهربائي ، والتشحيم التلقائي وحماية السلامة ، وما إلى ذلك. تتبنى الماكينة ثني محرك سيرفو ، والتغذية ، والدوران ، وحركة القالب ، ويمكن أن ينحني بدقة وبسرعة شعاعان مختلفان للأنبوب ، وله وظيفة ثني الدفع ، يمكن أن ينحني نصف قطر كبير للأنبوب ، آلة ثني احترافية عالية السرعة وآلية بالكامل.
المعلمة التقنية الرئيسية
اسم | وحدة | معامل |
ماكس رسم قطر الانحناء | مم | 50 * 2 |
رسم نطاق الانحناء | مم | 20-250 |
نطاق نصف قطر الانحناء المتداول | مم | 6D-∞ |
فرق نصف القطر بين طبقتين | مم | 50 |
الرأس المتدلي (على مركز الانحناء) | مم | 600 |
ارتفاع الرأس (على مركز الانحناء) | مم | 400 |
ارتفاع مركز الانحناء (من الأرض) | مم | 960 |
الأعلى. ممر شريط داخل P.O.B. المنصب | مم | 50 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-90 |
أكتاف شوط قابل للتعديل | مم | 256 |
مغزل قابل للتعديل السكتة الدماغية | مم | 0-76 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 3200 |
سرعة الانحناء (الحد الأقصى) | ° / ثانية | 160 |
الأعلى. سرعة الدوران (المحور Z) | ° / ثانية | 200 |
الأعلى. سرعة التغذية (المحور X.) | مم / ثانية | 1000 |
دقة زاوية الانحناء | ° | ± 0.10 |
دقة زاوية الدوران - المحور Z | ° | ± 0.10 |
تحويل الدقة - المحور X | مم | ± 0.10 |
قوة محرك سيرفو الانحناء | كيلوواط | 5.5 |
قوة محرك سيرفو الدوران | كيلوواط | 0.75 |
تغذية قوة محرك سيرفو | كيلوواط | 3 |
يموت تحويل قوة محرك سيرفو | كيلوواط | 0.75 |
قوة المحرك الهيدروليكي | كيلوواط | 4 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 4500 * 800 * 1300 |
وزن الآلة | T | 2.5 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا Siemens （Beide） أو Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان （مستورد） |
مجلس طريقة الزيت | تايوان شانغهونغ （مستورد） |
اسطوانة | شنغهاي كيفان |
شاشة لمسية | تايوان وينفيو （مستورد) |
PLC | ميتسوبيشي اليابان （مستورد） |
أجهزة السيارات | ميتسوبيشي اليابان （مستورد） |
تحكم الزاوية | اليابان Nemicon （مستورد） |
تبديل الطاقة | تايوان مينجوي |
المقاولين | شنايدر الألمانية |
محول | وشى شينيو |
عينات الأدوات
