خصائص الآلة

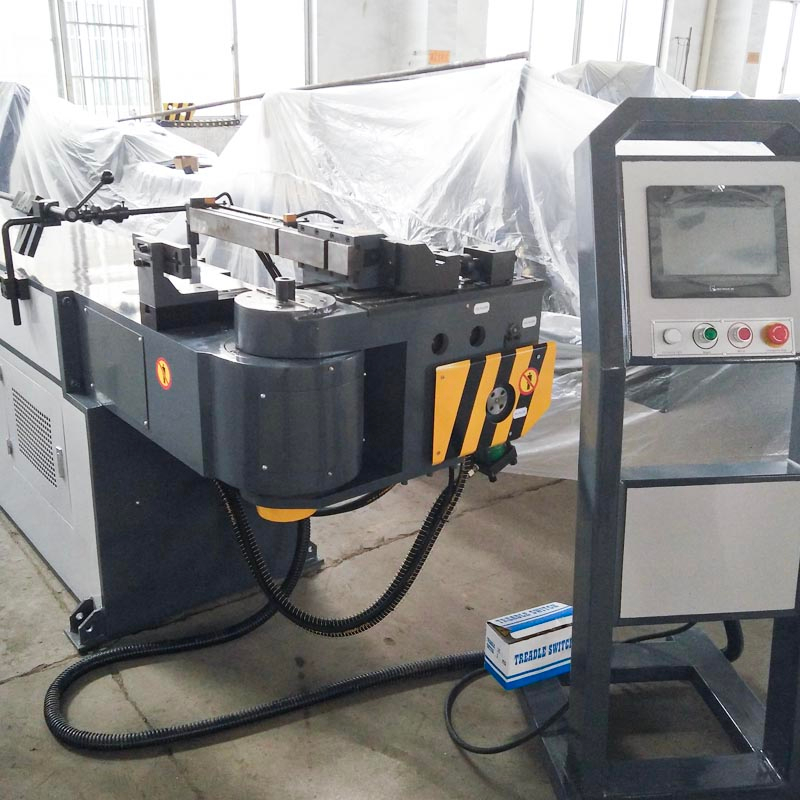

محرك هيدروليكي كامل ، PLC يتم التحكم فيه بواسطة شاشة تعمل باللمس أو آلة ثني أنبوب النص ، ومجهزة بأجهزة لقط الأنابيب ، وقوالب التوجيه ، والمغزل ، ومقاومة التجعد ، والدفع المساعد ، وثني الأنابيب وما إلى ذلك. في ظل التشغيل الهيدروليكي ، يمكن لآلة ثني الأنابيب الأوروبية المحترفة وذات السرعة العالية والاقتصادية أن تنحني أبعادًا مختلفة ، يتم التحكم في كل من الأنابيب المعدنية ذات الشكل الطبيعي وغير الطبيعي وزوايا الانحناء بواسطة جهاز تشفير مستورد عالي الدقة يضمن دقة عالية لهذه الآلة.
المعلمة التقنية الرئيسية
اسم | وحدة | معامل |
أنبوب دائري فولاذي معتدل | مم | 63 * 4 |
ستانلس ستيل | مم | 63 * 3 |
أنبوب دائري صلب صلب خفيف | مم | 63 * 6 |
أنبوب مربع فولاذي معتدل | مم | 50 * 50 * 3 |
أنبوب مستطيل من الصلب الخفيف | مم | 50 * 45 * 3 |
شريط صلب دائري خفيف | مم | 30 |
شريط صلب مربع معتدل الصلب | مم | 25 * 25 |
دقيقة. نصف قطر الانحناء | مم | 25 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 300 |
الرأس المتدلي (على مركز الانحناء) | مم | 760 |
ارتفاع مركز القالب | مم | 60 |
ارتفاع مركز الانحناء (من الأرض) | مم | 1016 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 3500 |
سرعة الانحناء (الحد الأقصى) | ° / ثانية | 30 |
دقة زاوية الانحناء | ° | ± 0.10 |
قوة محرك النظام | كيلوواط | 5.5 |
حجم المضخة الهيدروليكية | L | 19 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 4500 * 1200 * 1350 |
وزن الآلة | T | حوالي 3.0 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا Siemens (Beide) أو Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان (مستورد) |
مجلس طريقة الزيت | تايوان شانغهونغ (مستورد) |
اسطوانة | شنغهاي كيفان |
شاشة لمسية | تايوان وينفيو (مستورد) |
PLC | ميتسوبيشي اليابان (مستورد) |
تحكم الزاوية | اليابان Nemicon (مستورد) |
تبديل الطاقة | تايوان مينجوي |
المقاولين | شنايدر |
عينات الانحناء
عينات الأدوات
