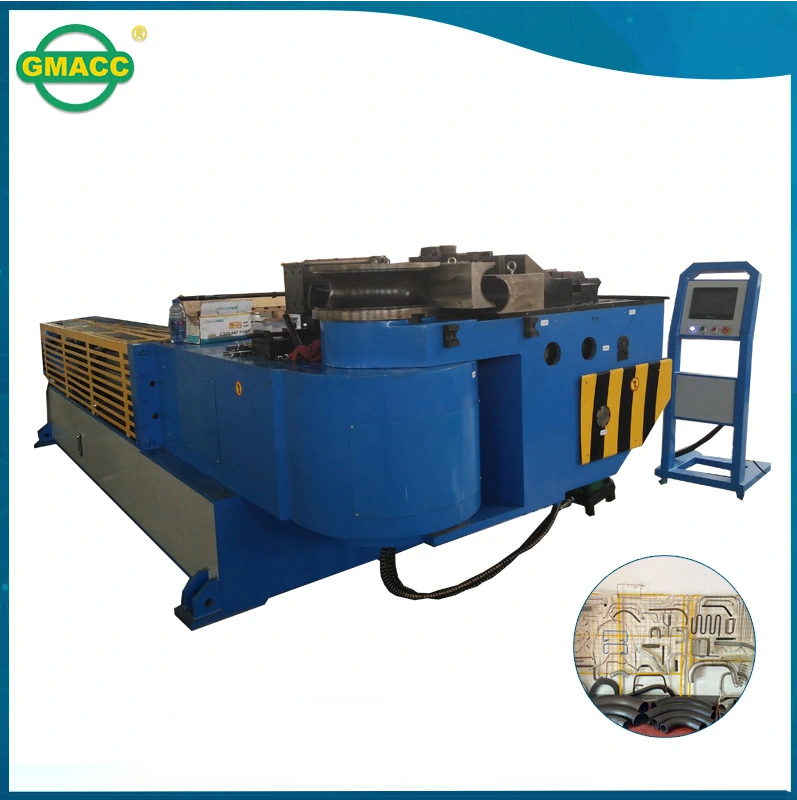

تقوم شركة GMACC بتصنيع آلات ثني الأنابيب الهيدروليكية المصنوعة من الألومنيوم الثقيلة لتصنيع المعادن الصناعية. من خلال اعتماد التحكم PLC والمحرك الهيدروليكي، فإن هذه الآلة تقوم بثني الأنابيب الفولاذية الطرية حتى Ø114 × 10 مم، وأنابيب الفولاذ المقاوم للصدأ حتى Ø114 × 6 مم، وأنابيب السبائك الخفيفة الملدنة حتى Ø114 × 12 مم. مزودة بشياق وأجهزة مضادة للتجاعيد للتحكم في تشوه الأنبوب أثناء الثني، وهي مناسبة لمعالجة الأنابيب المعدنية للمعدات الصناعية ومكونات السيارات. اتصل بـ GMACC لتزويدها بمواصفات الأنبوب ورسوماته للتأكد من توافق الماكينة ومتطلبات الأدوات.
| SKU: | |
|---|---|
| توافر الحالة: | |
| الكمية: | |
168NCB
GMACC
8462219000
وصف المنتج
| اسم | وحدة | المعلمة |
| أنبوب مستدير الفولاذ الطري | مم | 114*10 |
| الفولاذ المقاوم للصدأ | مم | 114*6 |
| أنبوب مستدير سبيكة خفيفة | مم | 114*12 |
| أنبوب مربع من الصلب الطري | مم | 90*90*8 |
| أنبوب مستطيل الفولاذ الطري | مم | 100* 50*3 |
| شريط الصلب الصلب الفولاذ الطري | مم | 60 |
| شريط صلبة مربع الفولاذ الطري | مم | 55*55 |
| دقيقة. دائرة نصف قطرها الانحناء | مم | 40 |
| الأعلى. دائرة نصف قطر الانحناء (معيار) | مم | 450 |
| رأس الرأس (في مركز الانحناء) | مم | 500 |
| ارتفاع الرأس (في مركز الانحناء) | مم | 720 |
| ارتفاع مركز الانحناء (من الأرضية) | مم | 1235 |
| الأعلى. زاوية الانحناء | ° | 190 درجة |
| مسافة فعالة | مم | 4200 |
| سرعة الانحناء (كحد أقصى) | °/ثانية | 20 |
| دقة زاوية الانحناء | ° | ± 0.10 |
| طاقة المحرك النظام | KW | 15 |
| حجم المضخة الهيدروليكية | L | 45 |
| الأعلى. ضغط | MPA | 16 |
| L*W*H (بُعد التغليف) | مم | 5200*1350*1250 |
| وزن الآلة | T | 5.2 |
التكوين الرئيسي
| اسم | الشركة المصنعة |
| المحرك الهيدروليكي | ألمانيا Siemens ( Beide)/Suzhou Jialifan |
| المضخة الهيدروليكية | Yuci Yuken /Wuxi Tuoli |
| الصمام الهيدروليكي | اليابان يوكين ( مستوردة ) |
| لوح النفط | تايوان شنغهونغ ( مستورد ) |
| اسطوانة | شنغهاي Qifan |
| أنبوب الزيت | سوزو كيجيا |
| شاشة تعمل باللمس | تايوان ث ( مستوردة ) |
| PLC | اليابان ميتسوبيشي ( مستورد ) |
| وحدة تحكم الزاوية | اليابان nemon ( مستوردة ) |
| تبديل الطاقة | تايوان مينغوي |
| موصل | شنايدر الألمانية ( مستورد ) |
| أجزاء كهربائية أخرى | شنايدر الألمانية ، أومرون ، تايوان شلين ( مستورد ) |
تتعامل الآلة مع الأنابيب المستديرة المصنوعة من السبائك الخفيفة الملدنة حتى Ø114 × 12 مم. كما أنه يدعم أنابيب الفولاذ الطري والفولاذ المقاوم للصدأ المحددة. هذه القدرة تجعلها مناسبة لتصنيع مكونات الأنابيب المعدنية الكبيرة.
يوفر النظام الهيدروليكي القوة اللازمة لثني الأنبوب. يتحكم PLC في عمليات تشغيل الماكينة من خلال واجهة المشغل. يساعد هذا الترتيب المشغلين على إدارة إعدادات الانحناء والحفاظ على الاتساق أثناء الإنتاج المتكرر.
تدعم الماكينة زوايا ثني تصل إلى 190 درجة. دقة زاوية الانحناء المحددة من قبل الشركة المصنعة هي ±0.10°. يساعد جهاز تشفير الزوايا على مراقبة مواضع الانحناء، مما يدعم النتائج المتسقة عبر دفعات الإنتاج.
تشتمل الآلة على شياق، قالب توجيه، وأجهزة مضادة للتجاعيد. تدعم هذه المكونات الأنبوب أثناء الثني وتساعد على تقليل التشوه غير المرغوب فيه. يمكن أن يؤدي اختيار الأدوات المناسبة إلى تحسين جودة الانحناء للمواد المناسبة.
تقوم الآلة بمعالجة الأنابيب المعدنية المستديرة والمربعة والمستطيلة. كما أنه يدعم الأشرطة الصلبة المحددة. يساعد هذا التنوع شركات تصنيع المعادن على التعامل مع أشكال قطع العمل المختلفة باستخدام الأدوات المناسبة.
نظام الدفع الهيدروليكي: يوفر القوة اللازمة لثني الأنابيب والعمليات الهيدروليكية ذات الصلة.
وحدة التحكم PLC: تدير التحكم في الماكينة وتعالج إشارات التشغيل.
شاشة اللمس أو عرض النص: توفر واجهة لضبط إعدادات الانحناء.
جهاز التثبيت: يثبت الأنبوب في موضعه أثناء الثني.
قالب الانحناء: يشكل الأنبوب وفقًا لنصف قطر الانحناء المحدد.
قالب التوجيه: يدعم ويوجه الأنبوب أثناء عملية الثني.
جهاز الشياق: يدعم الجزء الداخلي من الأنبوب للمساعدة في التحكم في التشوه.
جهاز مضاد للتجاعيد: يساعد على تقليل التجاعيد على طول منطقة الانحناء الداخلية.
جهاز الدفع المساعد: يدعم حركة المواد أثناء ثني الأنبوب.
أداة تشفير الزوايا: تراقب زوايا الانحناء للتحكم في تحديد المواقع.
تدعم الآلة ثني أنابيب سبائك الألومنيوم الملدنة للمكونات الصناعية والهياكل المعدنية.
يمكن استخدامه لإنتاج الدعامات الأنبوبية، وأجزاء التوصيل، وإطارات المعدات. يجب فحص متطلبات درجة المواد والانحناء قبل الإنتاج.
يستخدم مصنعو السيارات الأنابيب المعدنية المنحنية في وصلات العادم والدعامات الهيكلية والمكونات الأخرى.
يمكن للآلة معالجة أجزاء الأنابيب المعدنية المناسبة ضمن سعتها المنشورة. يعتمد اختيار الأدوات على هندسة الأنبوب المطلوبة.
تقوم ورش تصنيع المعادن بمعالجة الأنابيب الدائرية والمربعة والمستطيلة لمختلف المنتجات الصناعية.
تدعم الآلة تصنيع الإطارات المعدنية والدعامات الأنبوبية وهياكل التوصيل. يستوعب نظامها الهيدروليكي ملفات تعريف الأنبوب المعدني المحددة.
غالبًا ما تستخدم آلات البناء والزراعة الهياكل الأنبوبية والحراس والمكونات الداعمة.
يمكن للآلة ثني الأنابيب المعدنية المناسبة المستخدمة في هذه التجميعات. يجب أن تتوافق أبعاد قطعة العمل وخصائص المواد مع قدرات الماكينة.
يحتاج مصنعو المعدات الصناعية إلى أنابيب مثنية لإطارات الماكينات، والدعامات، والواقيات، وأجزاء التوصيل.
تدعم الآلة هذه التطبيقات عندما يكون حجم الأنبوب والمادة ونصف قطر الانحناء متوافقين.
يساعد اختيار أدوات ثني الأنبوب المناسبة في الحفاظ على جودة قطعة العمل واتساق الإنتاج.
تؤثر مادة الأنبوب والقطر الخارجي وسمك الجدار ونصف قطر الانحناء على أداء الانحناء. قد تتطلب الملفات الشخصية المختلفة قوالب مختلفة ومكونات داعمة.
المادة أو الملف الشخصي | قدرة الانحناء المنشورة |
|---|---|
أنبوب دائري من الفولاذ الطري | Ø114 × 10 ملم |
أنبوب دائري من الفولاذ المقاوم للصدأ | Ø114 × 6 ملم |
صلب سبائك خفيفة جولة أنبوب | Ø114 × 12 ملم |
أنبوب مربع من الفولاذ الطري | 90 × 90 × 8 ملم |
أنبوب مستطيل من الفولاذ الطري | 100 × 50 × 3 مم |
شريط صلب مستدير من الفولاذ الطري | Ø60 ملم |
شريط صلب مربع من الفولاذ الطري | 55 × 55 ملم |
تعتبر السعات المنشورة وحدود نصف قطر الانحناء مواصفات منفصلة. يعتمد التوافق الفعلي على المادة وسمك الجدار ونصف قطر الانحناء والأدوات المحددة.
يجب على العملاء تقديم المعلومات التالية عند طلب توصيات بشأن الماكينات والأدوات:
مادة الأنبوب والصف
القطر الخارجي للأنبوب
سمك الجدار
نصف قطر الانحناء المطلوب
أقصى زاوية الانحناء
رسومات الشغل أو العينات
كمية الإنتاج المتوقعة
يمكن لـ GMACC مراجعة هذه المتطلبات للمساعدة في تأكيد التكوينات المناسبة للماكينة والأدوات.
يختار المشغل الأدوات المناسبة بناءً على مادة الأنبوب، والقطر، وسمك الجدار، ونصف قطر الانحناء.
يتم تحضير قالب الثني والمكونات الداعمة وفقًا لمتطلبات قطعة العمل.
يتم وضع الأنبوب في منطقة الانحناء.
يقوم جهاز التثبيت بتثبيت قطعة العمل أثناء الثني للمساعدة في الحفاظ على موضعها.
يقوم النظام الهيدروليكي بتشغيل آلية الانحناء.
يدير PLC عمليات الآلة وفقًا للإعدادات المحددة.
يدعم الشياق الجزء الداخلي من الأنبوب أثناء الانحناء.
يساعد قالب التوجيه والجهاز المضاد للتجاعيد على التحكم في التشوه حيث يتشكل الأنبوب حول قالب الانحناء.
يقوم جهاز تشفير الزاوية بمراقبة زاوية الانحناء أثناء التشغيل.
بعد اكتمال الثني، يقوم المشغل بإزالة الأنبوب النهائي والتحقق من أبعاده وشكله.
تدعم الآلة أنابيب الفولاذ الطري، الفولاذ المقاوم للصدأ، والسبائك الخفيفة الملدنة. كما أنه يتعامل مع الملفات الشخصية المربعة والمستطيلة المحددة. يعتمد التوافق الفعلي على قوة المادة، وأبعاد الأنبوب، ونصف قطر الانحناء، والأدوات.
تبلغ السعة المنشورة للأنابيب المستديرة المصنوعة من السبائك الخفيفة الملدنة Ø114 × 12 مم. تتطلب درجات سبائك الألومنيوم الأخرى وظروف المواد تأكيدًا منفصلاً.
تدعم الماكينة زوايا ثني تصل إلى 190 درجة. دقة زاوية الانحناء المحددة من قبل الشركة المصنعة هي ±0.10°. تعتمد النتائج الفعلية على خصائص المواد وظروف الانحناء.
نعم. يسرد وصف المنتج الشياق، والقالب التوجيهي، وأجهزة مقاومة التجاعيد، والتثبيت، وأجهزة الدفع المساعدة. يجب على العملاء التأكد من الأدوات والتكوينات المتوفرة قبل الطلب.
يجب على العملاء توفير مادة الأنبوب، القطر الخارجي، سمك الجدار، نصف قطر الانحناء، ورسومات قطع العمل. يمكن لـ GMACC مراجعة هذه المواصفات للتأكد من توافق الماكينة ومتطلبات الأدوات.
