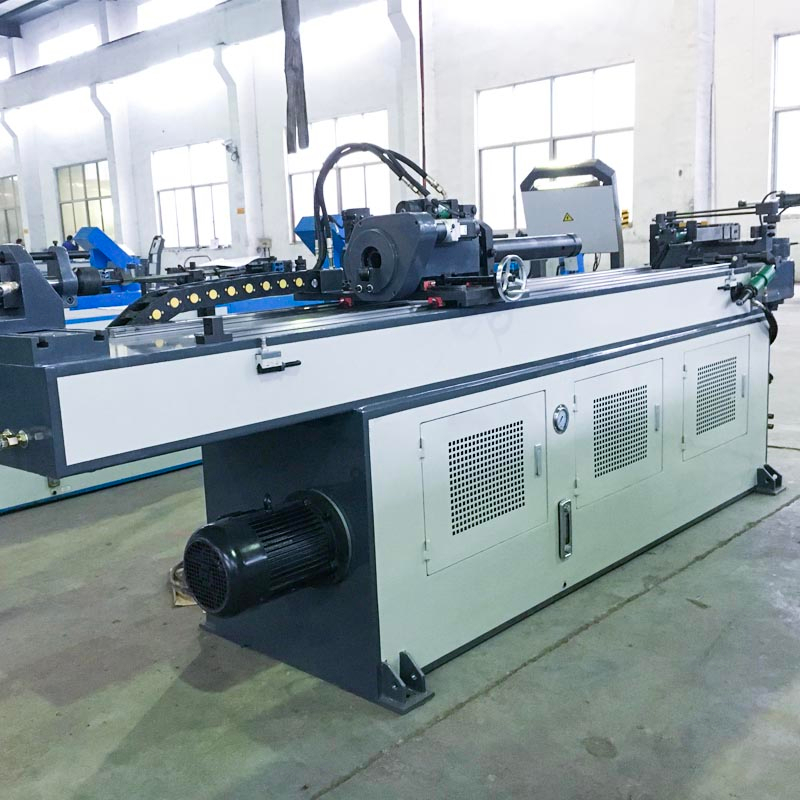

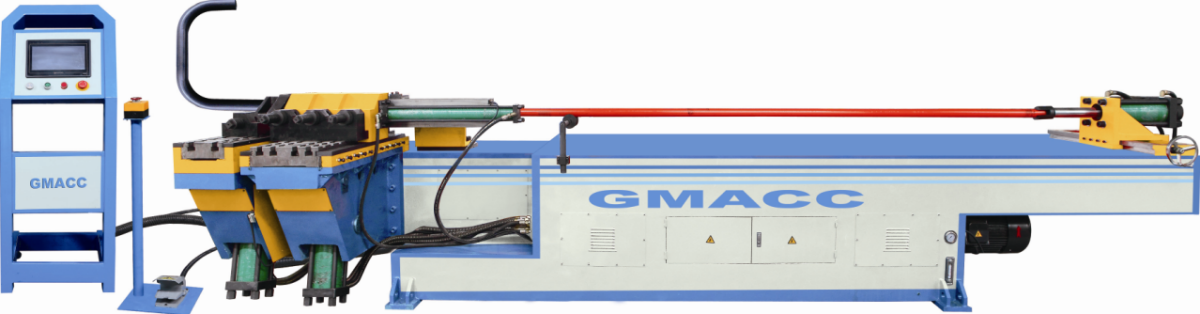

آلة ثني الأنابيب الأوتوماتيكية GM-SB-38CNC

آلة ثني الأنابيب الأوتوماتيكية GM-SB-38CNC المقدمة من الشركة المصنعة الصينية GMACC. اشترِ آلة ثني الأنابيب الأوتوماتيكية GM-SB-38CNC مباشرة بسعر منخفض وجودة عالية.
توافر الحالة:
الكمية:

خصائص الآلة

تم تكييف السلسلة بشكل خاص مع متطلبات السوق العالمية المهنية. تتشابه جميع الأجزاء والهيكل والشخصيات مع معايير الهندسة الميكانيكية من أوروبا ، وتجلب خبرتنا المهنية وخطط الرسومات الخاصة بالكهرباء والإلكترونية والهيدروليكية والميكانيكية من الشركات المعروفة إلى ترقية أنظمة الآلات إلى أداء دقيق وجذاب.

إن آلة ثني الأنابيب أحادية الرأس ذات التحكم العددي من سلسلة GM-SB-CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء. تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام. Y ، B ، C ثلاثة إحداثيات للحركة تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي يمكن أن تدرك مغزل تلقائي كامل أو مغزل سريع الانحناء ، آلة CNC أيضًا بوظائف متقدمة ، مثل المكونات الانحناء تعويض الربيع الخلفي ، إنذار التشخيص الذاتي للأخطاء ، مخزن الذاكرة بعد انقطاع التيار الكهربائي ، التشحيم التلقائي وحماية السلامة. التكنولوجيا المتقدمة ، وموثوقية الأتمتة العالية ، والتصميم المتكامل ، كلها تجعل من آلة ثني الأنابيب CNC آلة معالجة الأنابيب من الدرجة الأولى في العالم.


المعلمة التقنية الرئيسية

اسم

وحدة

معامل

أنبوب دائري فولاذي معتدل

مم

¢ 38 * 2

ستانلس ستيل

مم

¢ 32 * 2

أنبوب دائري صلب صلب خفيف

مم

¢ 40 * 3

أنبوب مربع فولاذي معتدل

مم

25 * 25 * 2

أنبوب مستطيل من الصلب الخفيف

مم

30 * 20 * 2

شريط صلب دائري خفيف

مم

16

شريط صلب مربع معتدل الصلب

مم

15 * 15

دقيقة. نصف قطر الانحناء

مم

20

الأعلى. نصف قطر الانحناء (قياسي)

مم

200

الرأس المتدلي (على مركز الانحناء)

مم

500

ارتفاع الرأس (على مركز الانحناء)

مم

360

ارتفاع مركز الانحناء (من الأرض)

مم

945

الأعلى. ممر شريط داخل P.O.B. المنصب

مم

50

لقط السكتة الدماغية قابل للتعديل

مم

0-90

أكتاف شوط قابل للتعديل

مم

256

مغزل قابل للتعديل السكتة الدماغية

مم

0-76

الأعلى. زاوية الانحناء

°

190 درجة

من خلال المسافة الفعالة

مم

3200

سرعة الانحناء (الحد الأقصى)

° / ثانية

60

الأعلى. سرعة الدوران (المحور Z)

° / ثانية

200

الأعلى. سرعة التغذية (المحور X.)

مم / ثانية

1000

دقة زاوية الانحناء

°

± 0.10

دقة زاوية الدوران - المحور Z

°

± 0.10

تحويل الدقة - المحور X

مم

± 0.10

قوة محرك سيرفو الدوران

كيلوواط

0.4

تغذية قوة محرك سيرفو

كيلوواط

0.75

قوة محرك النظام

كيلوواط

4

حجم المضخة الهيدروليكية

L

17

الأعلى. ضغط

مبا

16

L * W * H (أبعاد التغليف)

مم

4000 * 700 * 1300

وزن الآلة

T

حوالي 1.5


تكوين نظام التحكم الهيدروليكي والإلكتروني

اسم

الصانع

المحرك الهيدروليكي

ألمانيا Siemens (Beide) أو Runmali

مضخة هيدروليكية

وشى توي

صمام هيدروليكي

يوكن اليابان (مستورد)

مجلس طريقة الزيت

تايوان شانغهونغ (مستورد)

اسطوانة

شنغهاي كيفان

شاشة لمسية

تايوان وينفيو (مستورد)

PLC

ميتسوبيشي اليابان (مستورد)

تحكم الزاوية

اليابان Nemicon (مستورد)

تبديل الطاقة

تايوان مينجوي

دوران / تغذية محرك سيرفو

ميتسوبيشي اليابان (مستورد)

المقاولين

شنايدر

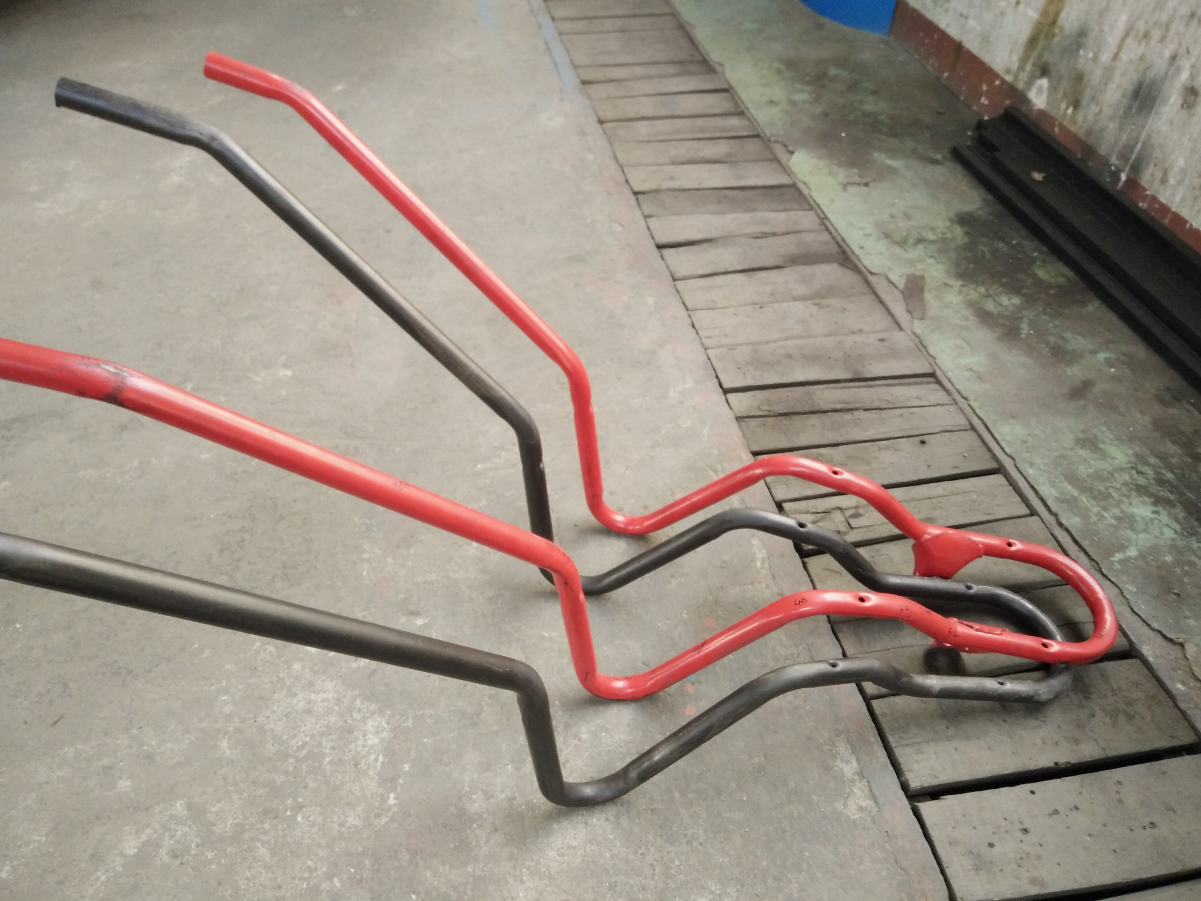

عينات الانحناء

图片 2

عينات الأدوات

图片 2
