GM-100CNC-2A-1S
GMACC
8462219000
خصائص الآلة

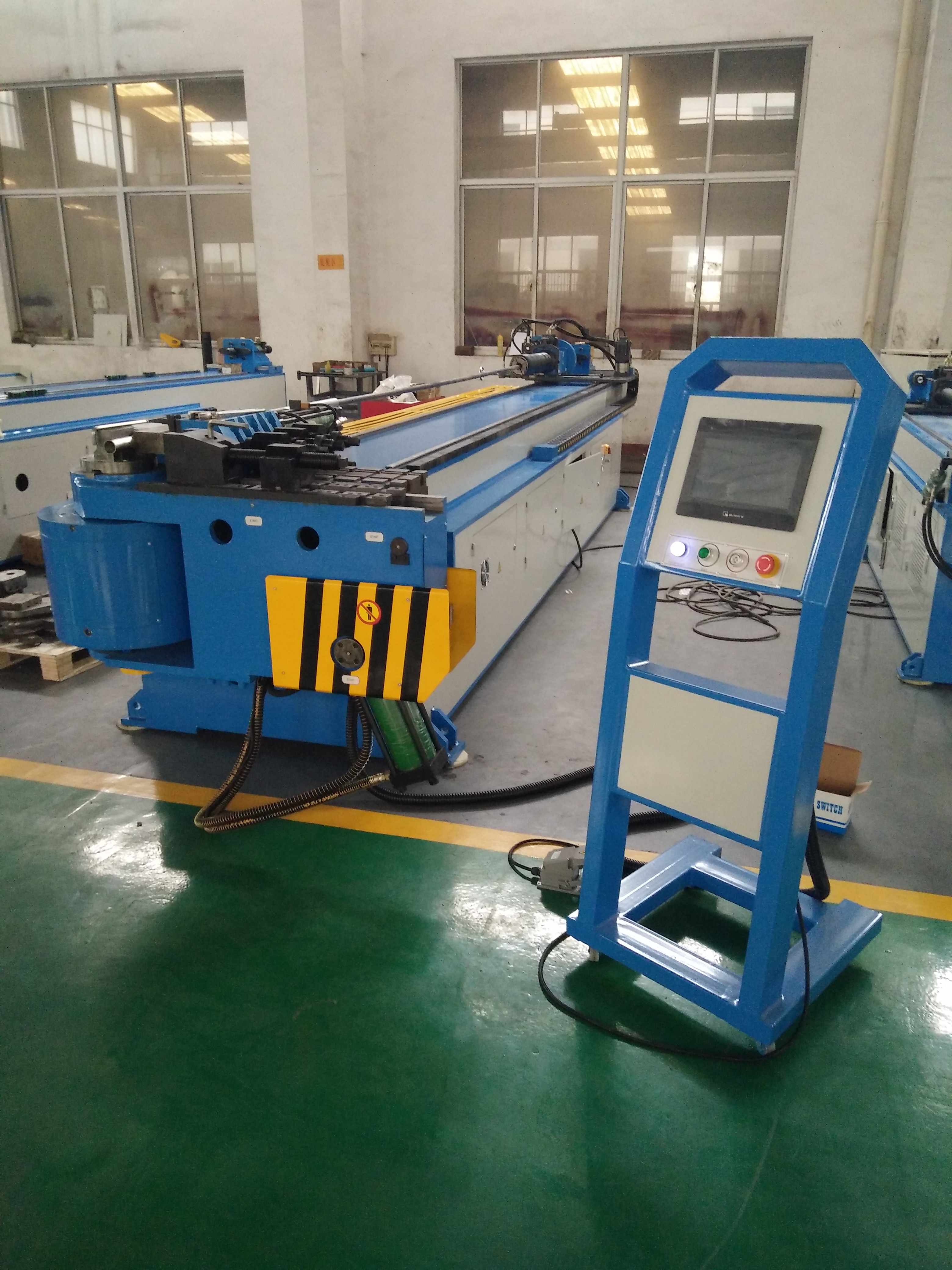

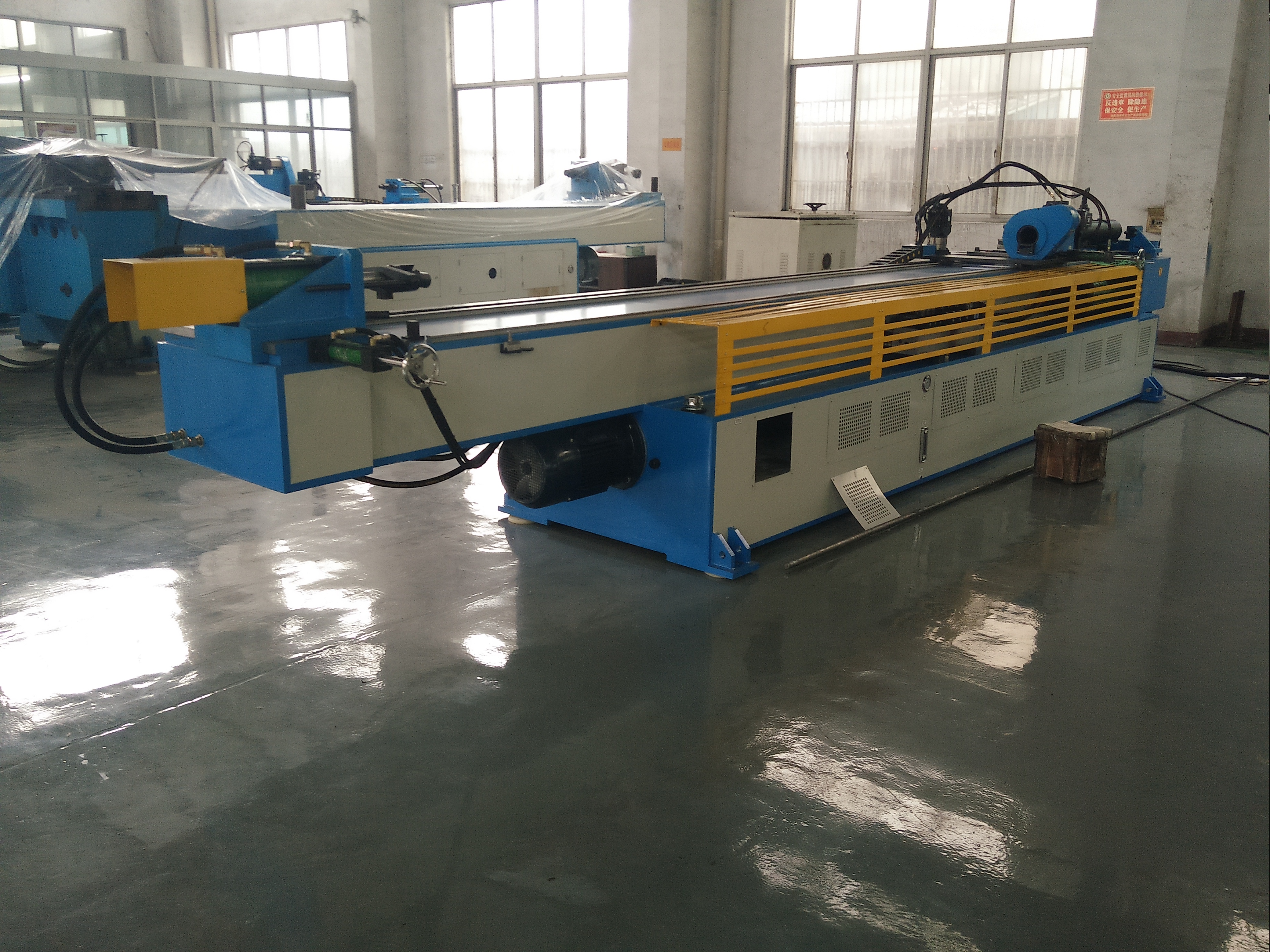

GM-سب-إن آلة ثني الأنابيب أحادية الرأس ذات التحكم العددي من سلسلة CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام. Y ، B ، C ثلاثة إحداثيات للحركة تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي يمكن أن تدرك مغزل تلقائي كامل أو مغزل سريع الانحناء ، آلة CNC أيضًا بوظائف متقدمة ، مثل المكونات الانحناء تعويض الربيع الخلفي ، إنذار التشخيص الذاتي للأخطاء ، مخزن الذاكرة بعد انقطاع التيار الكهربائي ، التشحيم التلقائي وحماية السلامة. التكنولوجيا المتقدمة ، وموثوقية الأتمتة العالية ، والتصميم المتكامل ، كلها تجعل من آلة ثني الأنابيب CNC آلة معالجة الأنابيب من الدرجة الأولى في العالم.
اسم |
وحدة |
معامل |
أنبوب دائري فولاذي معتدل |
مم |
¢100*8 |
ستانلس ستيل |
مم |
¢100*5 |
أنبوب دائري صلب صلب من سبيكة خفيفة |
مم |
¢100*10 |
أنبوب مربع فولاذي معتدل |
مم |
70 *70 *6 |
أنبوب مستطيل من الصلب الخفيف |
مم |
75 *65*6 |
شريط صلب مستدير خفيف من الفولاذ |
مم |
¢40 |
شريط صلب مربع معتدل الصلب |
مم |
35*35 |
دقيقة. نصف قطر الانحناء |
مم |
40 |
الأعلى. نصف قطر الانحناء (قياسي) |
مم |
400 |
الرأس المتدلي (على مركز الانحناء) |
مم |
460 |
ارتفاع الرأس (على مركز الانحناء) |
مم |
610 |
ارتفاع مركز الانحناء (من الأرض) |
مم |
1140 |
الأعلى. ممر شريط داخل P.O.B. المنصب |
مم |
70 |
لقط السكتة الدماغية قابل للتعديل |
مم |
0-140 |
أكتاف شوط قابل للتعديل |
مم |
350 |
مغزل قابل للتعديل السكتة الدماغية |
مم |
0-150 |
الأعلى. زاوية الانحناء |
° |
190 درجة |
ذrough مسافة فعالة |
مم |
4000 |
سرعة الانحناء (الحد الأقصى) |
° / ثانية |
25 |
الأعلى. سرعة الدوران (المحور Z) |
° / ثانية |
160 |
الأعلى.تغذيةسرعة جي (المحور X.) |
مم / ثانية |
500 |
دقة زاوية الانحناء |
° |
± 0.10 |
دقة زاوية الدوران - المحور Z |
° |
± 0.10 |
تحويل الدقة - المحور X |
مم |
± 0.10 |
قوة محرك سيرفو الدوران |
كيلوواط |
1.5 |
تغذية قوة محرك سيرفو |
كيلوواط |
1.5 |
محرك النظامقوة |
كيلوواط |
11 |
هيدروليكيمضخة الصوت |
L |
30 |
الأعلى. ضغط |
مبا |
16 |
L * W * H (أبعاد التغليف) |
مم |
5300 *1350 * 1200 |
وزن الآلة |
T |
حوالي 4.8 |
اسم |
الصانع |
المحرك الهيدروليكي |
ألمانيا Siemens (Beide) أو Runmali |
مضخة هيدروليكية |
وشى توي |
صمام هيدروليكي |
يوكن اليابان (مستورد) |
مجلس طريقة الزيت |
تايوان شانغهونغ(مستورد) |
اسطوانة |
شنغهايQifan |
شاشة لمسية |
تايوانWeinview(مستورد) |
PLC |
ميتسوبيشي اليابان (مستورد) |
تحكم الزاوية |
اليابان Nemicon (مستورد) |
تبديل الطاقة |
تايوان مينجوي |
دوران / تغذية محرك سيرفو |
ميتسوبيشي اليابان (مستورد) |
المقاولين |
شنايدر |


المعلمة التقنية الرئيسية
اسم | وحدة | معامل |
أنبوب دائري فولاذي معتدل | مم | 76 * 3 |
دقيقة. نصف قطر الانحناء | مم | 30 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 350 |
الرأس المتدلي (على مركز الانحناء) | مم | 600 |
ارتفاع الرأس (على مركز الانحناء) | مم | 580 |
ارتفاع مركز الانحناء (من الأرض) | مم | 1060 |
الأعلى. ممر شريط داخل P.O.B. المنصب | مم | 50 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-136 |
أكتاف شوط قابل للتعديل | مم | 300 |
مغزل قابل للتعديل السكتة الدماغية | مم | 0-136 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 3800 |
سرعة الانحناء (الحد الأقصى) | ° / ثانية | 110 |
الأعلى. سرعة الدوران (المحور Z) | ° / ثانية | 160 |
الأعلى. سرعة التغذية (المحور X.) | مم / ثانية | 800 |
دقة زاوية الانحناء | ° | ± 0.10 |
دقة زاوية الدوران - المحور Z | ° | ± 0.10 |
تحويل الدقة - المحور X | مم | ± 0.10 |
قوة محرك سيرفو الانحناء | كيلوواط | 7 |
قوة محرك سيرفو الدوران | كيلوواط | 1 |
تغذية قوة محرك سيرفو | كيلوواط | 3 |
قوة محرك النظام | كيلوواط | 5.5 |
حجم المضخة الهيدروليكية | L | 19 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 5000 * 1200 * 1350 |
وزن الآلة | T | حوالي 3.8 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا Siemens (Beide) أو Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان (مستورد) |
مجلس طريقة الزيت | تايوان شانغهونغ (مستورد) |
اسطوانة | شنغهاي كيفان |
أنبوب الزيت | تشجيانغ |
شاشة لمسية | تايوان وينفيو (مستورد) |
PLC | ميتسوبيشي اليابان (مستورد) |
أجهزة السيارات | ميتسوبيشي اليابان (مستورد) |
تحكم الزاوية | اليابان Nemicon (مستورد) |
تبديل الطاقة | تايوان MINGWEI |
المقاولين | شنايدر |
عينات الأدوات
