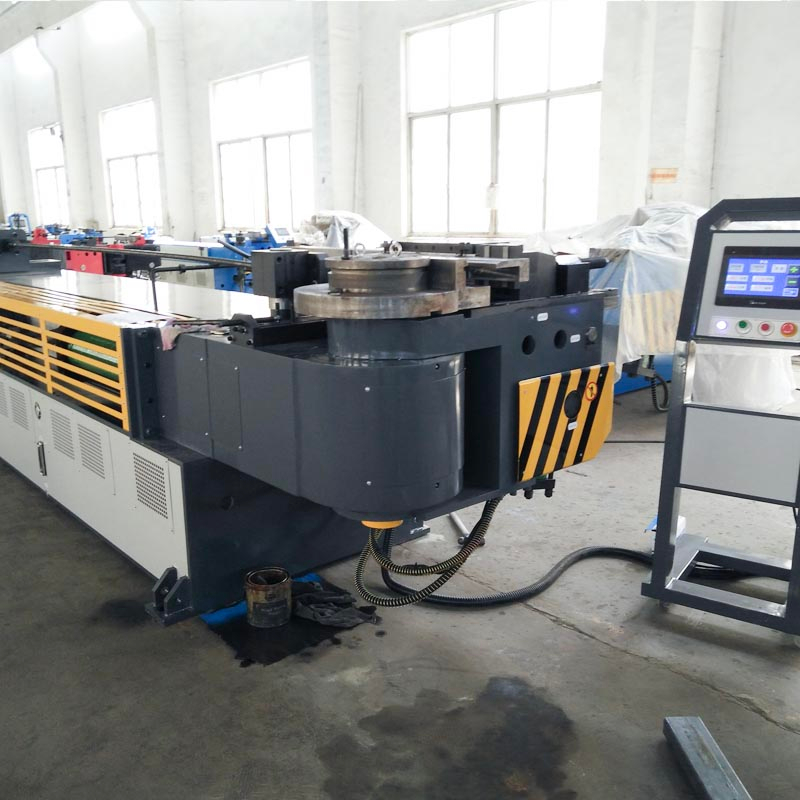

آلة ثني الأنابيب الأوتوماتيكية GM-SB-114NCB

توافر الحالة:
الكمية:

خصائص الآلة

محرك هيدروليكي كامل ، PLC يتم التحكم فيه بواسطة شاشة تعمل باللمس أو آلة ثني أنبوب النص ، ومجهزة بأجهزة لقط الأنابيب ، وقوالب التوجيه ، والمغزل ، ومقاومة التجعد ، والدفع المساعد ، وثني الأنابيب وما إلى ذلك. في ظل التشغيل الهيدروليكي ، يمكن لآلة ثني الأنابيب الأوروبية المحترفة وذات السرعة العالية والاقتصادية أن تنحني أبعادًا مختلفة ، يتم التحكم في كل من الأنابيب المعدنية ذات الشكل الطبيعي وغير الطبيعي وزوايا الانحناء بواسطة جهاز تشفير مستورد عالي الدقة يضمن دقة عالية لهذه الآلة.


المعلمة التقنية الرئيسية

اسم

وحدة

معامل

أنبوب دائري فولاذي معتدل

مم

114 * 10

ستانلس ستيل

مم

114 * 6

أنبوب دائري صلب صلب خفيف

مم

114 * 12

أنبوب مربع فولاذي معتدل

مم

90 * 90 * 8

أنبوب مستطيل من الصلب الخفيف

مم

100 * 50 * 3

شريط صلب دائري خفيف

مم

60

شريط صلب مربع معتدل الصلب

مم

55 * 55

دقيقة. نصف قطر الانحناء

مم

40

الأعلى. نصف قطر الانحناء (قياسي)

مم

450

الرأس المتدلي (على مركز الانحناء)

مم

500

ارتفاع الرأس (على مركز الانحناء)

مم

720

ارتفاع مركز الانحناء (من الأرض)

مم

1235

الأعلى. زاوية الانحناء

°

190 درجة

من خلال المسافة الفعالة

مم

4200

سرعة الانحناء (الحد الأقصى)

° / ثانية

20

دقة زاوية الانحناء

°

± 0.10

قوة محرك النظام

كيلوواط

15

حجم المضخة الهيدروليكية

L

45

الأعلى. ضغط

مبا

16

L * W * H (أبعاد التغليف)

مم

5200 * 1350 * 1250

وزن الآلة

T

5.5


تكوين نظام التحكم الهيدروليكي والإلكتروني

اسم

الصانع

المحرك الهيدروليكي

ألمانيا سيمنز (Beide) / Runmali

مضخة هيدروليكية

وشى توي

صمام هيدروليكي

يوكن اليابان (مستورد)

مجلس طريقة الزيت

تايوان شانغهونغ (مستورد)

اسطوانة

شنغهاي كيفان

شاشة لمسية

تايوان وينفيو (مستورد)

PLC

ميتسوبيشي اليابان (مستورد)

تحكم الزاوية

اليابان Nemicon (مستورد)

تبديل الطاقة

تايوان مينجوي

المقاولين

شنايدر ألماني (مستورد)

محول

وشى شينيو


عينات الانحناء

图片 2

عينات الأدوات

图片 2
