GM-100CNC
GMACC
8462219000
خاصية الآلة

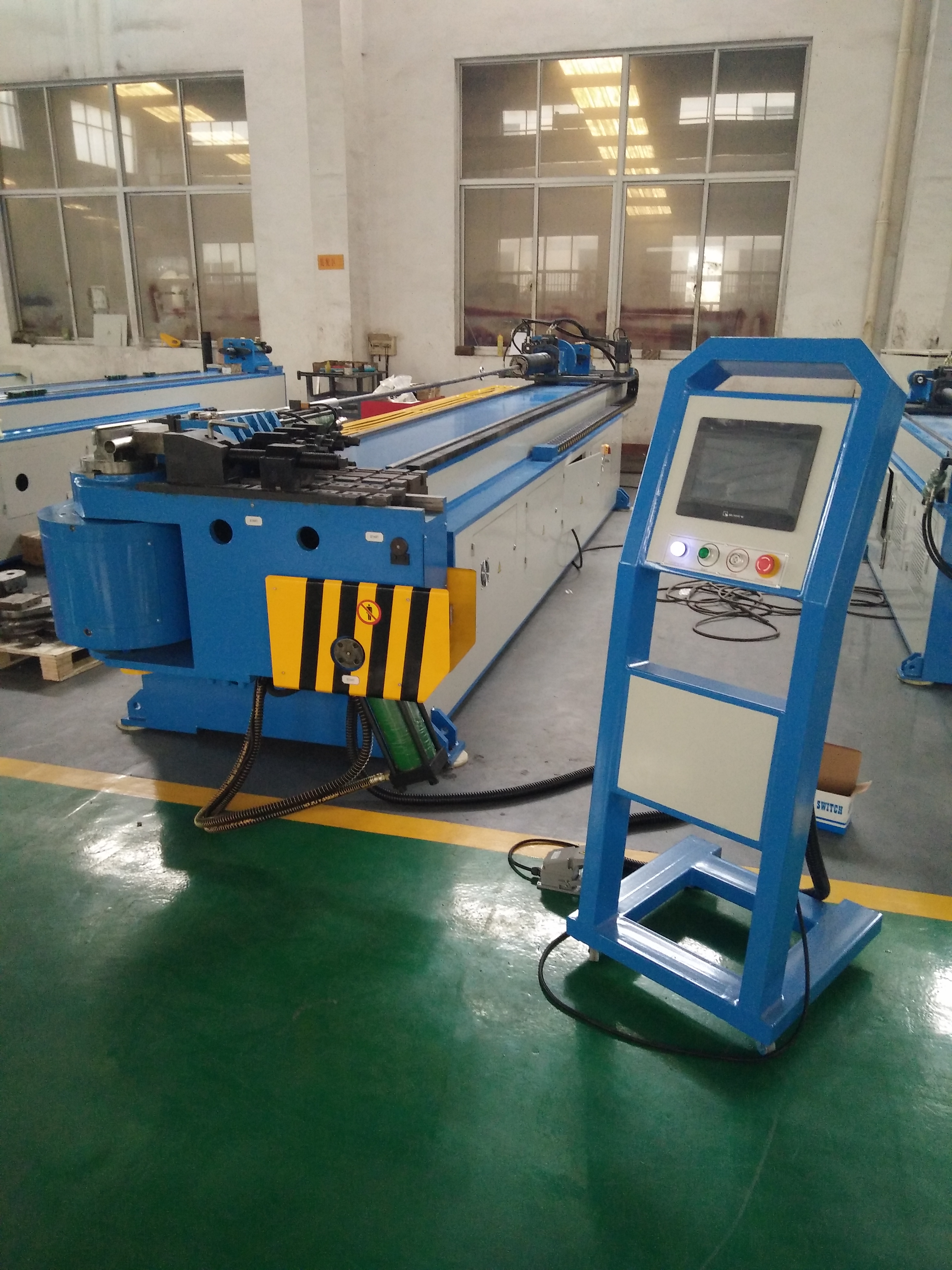

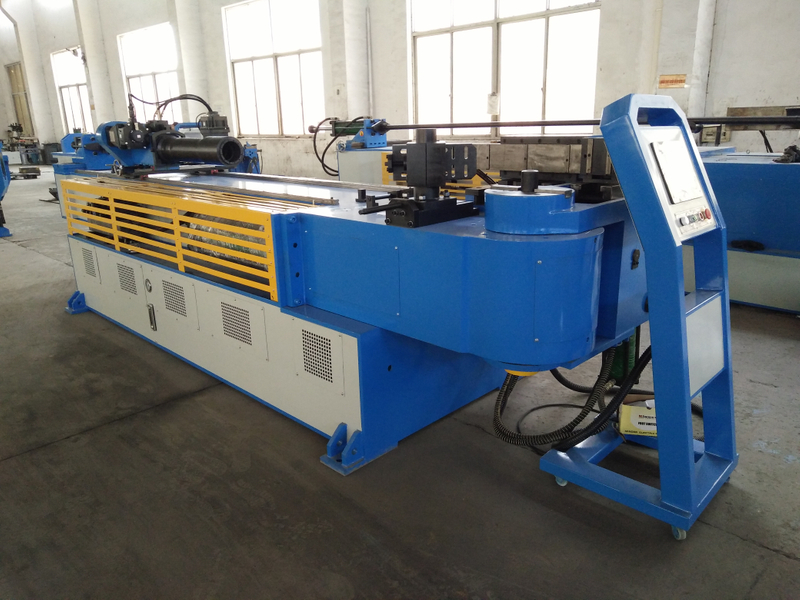

سلسلة GM-SB-CNC إن آلة ثني الأنابيب أحادية الرأس ذات التحكم العددي هي نتاج الجمع بين تقنيتنا والتكنولوجيا الإيطالية المتقدمة، والمتكاملة مع الماكينة والهيدروليكية والكهرباء. تعتمد هذه السلسلة لوحة تشغيل تعمل باللمس VDU، والتي يمكنها إدخال وتخزين وعرض بيانات وترتيبات الانحناء المختلفة. Y، B، C ثلاثة إحداثيات للحركة تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي يمكنها تحقيق شياق تلقائي كامل على أو إيقاف الشياق الانحناء السريع، آلة CNC أيضًا مع وظائف متقدمة، مثل مكونات ثني التعويض الخلفي، إنذار التشخيص الذاتي للأخطاء، مخزن الذاكرة بعد انقطاع التيار الكهربائي، التشحيم التلقائي وحماية السلامة. التكنولوجيا المتقدمة وموثوقية الأتمتة العالية والتصميم المتكامل كلها تجعل آلة ثني الأنابيب CNC آلة معالجة الأنابيب من الدرجة الأولى في العالم.
اسم | وحدة | المعلمة |
أنبوب دائري من الفولاذ الطري | مم | ￠100*8 |
الفولاذ المقاوم للصدأ | مم | ￠100*5 |
سبائك خفيفة صلب أنبوب دائري | مم | ￠100*10 |
أنبوب مربع من الفولاذ الطري | مم | 70*70*6 |
أنبوب مستطيل من الفولاذ الطري | مم | 75*65*6 |
قضيب صلب مستدير من الفولاذ الطري | مم | ￠40 |
شريط صلب مربع من الفولاذ الطري | مم | 35*35 |
دقيقة. نصف قطر الانحناء | مم | 40 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 400 |
عبء الرأس (على مركز الانحناء) | مم | 460 |
ارتفاع الرأس (في مركز الانحناء) | مم | 610 |
ارتفاع مركز الانحناء (من الأرض) | مم | 1140 |
الأعلى. شريط المرور داخل محدد موضع POB | مم | 70 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-140 |
تحمل السكتة الدماغية قابل للتعديل | مم | 350 |
مغزل تراجع السكتة الدماغية قابل للتعديل | مم | 0-150 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
ذrالمسافة الفعالة | مم | 4000 |
سرعة الانحناء (الحد الأقصى) | درجة/ثانية | 25 |
الأعلى. سرعة الدوران (المحور Z) | درجة/ثانية | 160 |
الأعلى. يٌطعمالسرعة (المحور X.) | مم/ثانية | 500 |
دقة زاوية الانحناء | ° | ±0.10 |
زاوية الدوران الدقة - المحور Z | ° | ±0.10 |
دقة التحويل - المحور X | مم | ±0.10 |
دوران قوة المحرك المؤازر | كيلوواط | 1.5 |
تغذية قوة المحرك المؤازر | كيلوواط | 1.5 |
محرك النظام قوة | كيلوواط | 11 |
هيدروليكي مضخة مقدار | L | 30 |
الأعلى. ضغط | الآلام والكروب الذهنية | 16 |
الطول*العرض*الارتفاع (أبعاد التغليف) | مم | 5300*1350*1200 |
وزن الآلة | T | حوالي 4.8 |
اسم | الشركة المصنعة |
محرك هيدروليكي | ألمانيا سيمنز (بيد) أو رونمالي |
مضخة هيدروليكية | وشى تولي |
صمام هيدروليكي | يوكن اليابان (مستورد) |
مجلس طريق النفط | تايوان شانغهونغ （مستورد） |
اسطوانة | شنغهايQifan |
شاشة تعمل باللمس | تايوان Wcom.einview（مستورد) |
بلك | اليابان ميتسوبيشي (مستوردة) |
تحكم الزاوية | اليابان نيميكون (مستوردة) |
تبديل الطاقة | تايوان مينجوي |
محرك سيرفو دوار/مغذي | اليابان ميتسوبيشي (مستوردة) |
المقاولين | شنايدر |
المعلمة التقنية الرئيسية
اسم | وحدة | المعلمة |
أنبوب دائري من الفولاذ الطري | مم | ￠100*8 |
الفولاذ المقاوم للصدأ | مم | ￠100*5 |
سبائك خفيفة صلب أنبوب دائري | مم | ￠100*10 |
أنبوب مربع من الفولاذ الطري | مم | 70*70*6 |
أنبوب مستطيل من الفولاذ الطري | مم | 75*65*6 |
قضيب صلب مستدير من الفولاذ الطري | مم | ￠40 |
شريط صلب مربع من الفولاذ الطري | مم | 35*35 |
دقيقة. نصف قطر الانحناء | مم | 40 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 400 |
عبء الرأس (على مركز الانحناء) | مم | 460 |
ارتفاع الرأس (في مركز الانحناء) | مم | 610 |
ارتفاع مركز الانحناء (من الأرض) | مم | 1140 |
الأعلى. مرور الشريط داخل محدد موضع POB | مم | 70 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-140 |
تحمل السكتة الدماغية قابل للتعديل | مم | 350 |
مغزل تراجع السكتة الدماغية قابل للتعديل | مم | 0-150 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 4000 |
سرعة الانحناء (الحد الأقصى) | درجة/ثانية | 25 |
الأعلى. سرعة الدوران (المحور Z) | درجة/ثانية | 160 |
الأعلى. سرعة التغذية (المحور X.) | مم/ثانية | 500 |
دقة زاوية الانحناء | ° | ±0.10 |
زاوية الدوران الدقة - المحور Z | ° | ±0.10 |
دقة التحويل - المحور X | مم | ±0.10 |
دوران قوة المحرك المؤازر | كيلوواط | 1.5 |
تغذية قوة المحرك المؤازر | كيلوواط | 1.5 |
محرك النظام قوة | كيلوواط | 11 |
مضخة هيدروليكية مقدار | L | 30 |
الأعلى. ضغط | الآلام والكروب الذهنية | 16 |
الطول*العرض*الارتفاع (أبعاد التغليف) | مم | 5300*1350*1200 |
وزن الآلة | T | حوالي 4.8 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الشركة المصنعة |
محرك هيدروليكي | ألمانيا سيمنز (بيد) أو رونمالي |
مضخة هيدروليكية | وشى تولي |
صمام هيدروليكي | يوكن اليابان (مستورد) |
مجلس طريق النفط | تايوان شانغهونغ (مستوردة) |
اسطوانة | شنغهاي كيفان |
شاشة تعمل باللمس | تايوان وينفيو (مستورد) |
بلك | اليابان ميتسوبيشي (مستوردة) |
تحكم الزاوية | اليابان نيميكون (مستوردة) |
تبديل الطاقة | تايوان مينجوي |
محرك سيرفو دوار/مغذي | اليابان ميتسوبيشي (مستوردة) |
المقاولين | شنايدر |
عينات الانحناء
عينات الأدوات
