GM-63CNC-2A-1S
GMACC
8462219000
خاصية الآلة
تم تكييف السلسلة بشكل خاص مع متطلبات السوق العالمية الاحترافية. جميع الأجزاء والهيكل والخصائص مشابهة لمعايير الهندسة الميكانيكية من أوروبا. إن خبرتنا المهنية وخطط الرسومات الكهربائية والإلكترونية والهيدروليكية والميكانيكية من الشركات المعروفة تؤدي إلى ترقية أنظمة الآلات إلى أداء دقيق وجذاب.

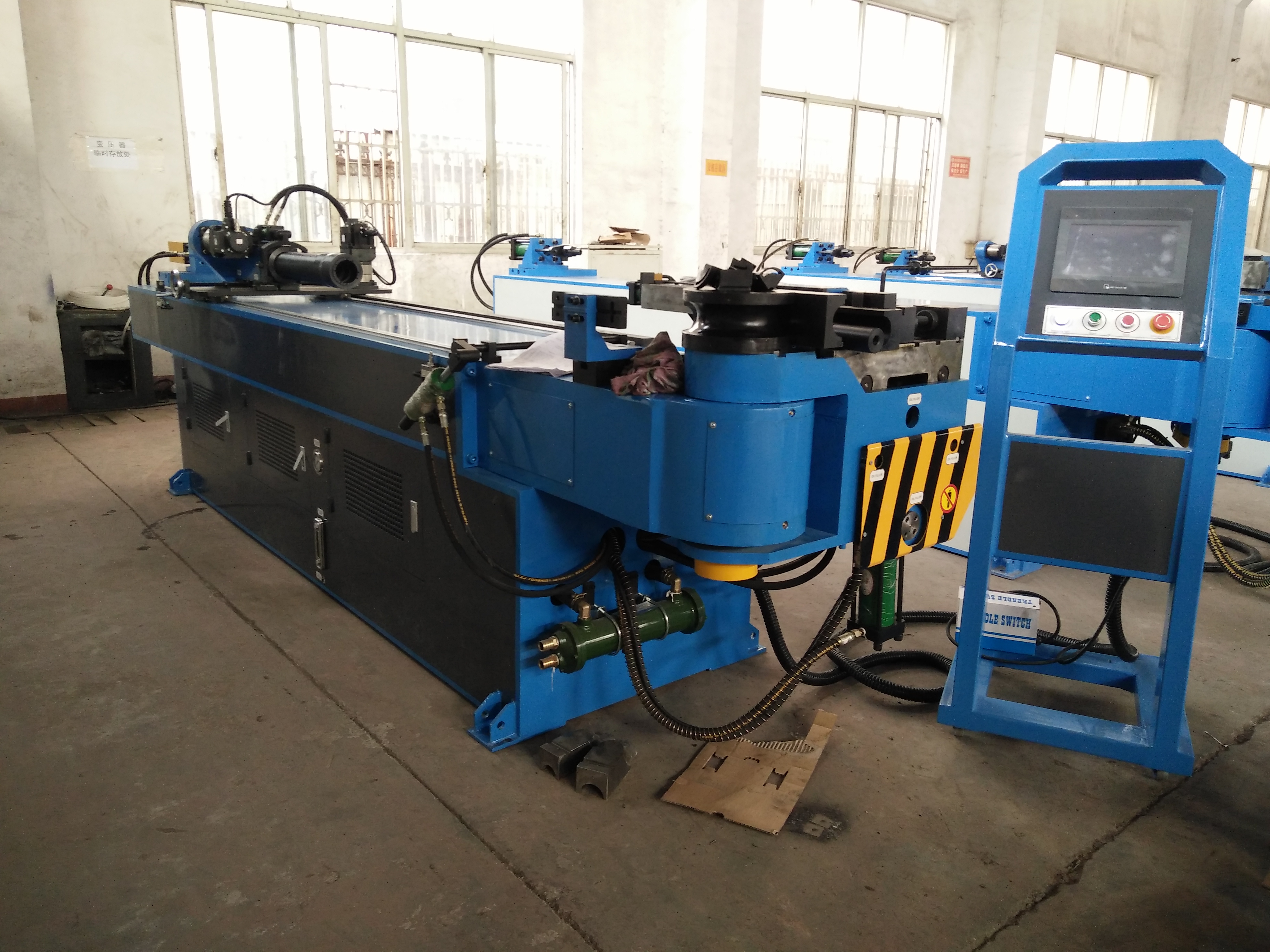

جنرال موتورز-SB-إن آلة ثني الأنابيب أحادية الرأس ذات التحكم العددي من سلسلة CNC هي منتج من الجمع بين تقنيتنا والتكنولوجيا الإيطالية المتقدمة، ومتكاملة مع الماكينة والهيدروليكية والكهرباء. تعتمد هذه السلسلة لوحة تشغيل تعمل باللمس VDU، والتي يمكنها إدخال وتخزين وعرض بيانات وترتيبات الانحناء المختلفة. Y، B، C ثلاثة إحداثيات للحركة تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي يمكنها تحقيق شياق تلقائي كامل على أو إيقاف الشياق الانحناء السريع، آلة CNC أيضًا مع وظائف متقدمة، مثل مكونات ثني التعويض الخلفي للخلف، إنذار التشخيص الذاتي للأخطاء، مخزن الذاكرة بعد انقطاع التيار الكهربائي، وحماية السلامة. التكنولوجيا المتقدمة وموثوقية الأتمتة العالية والتصميم المتكامل كلها تجعل آلة ثني الأنابيب CNC آلة معالجة الأنابيب من الدرجة الأولى في العالم.
اسم | وحدة | المعلمة |
أنبوب دائري من الفولاذ الطري | مم | ￠63*3 |
الفولاذ المقاوم للصدأ | مم | ￠63*2 |
سبائك خفيفة صلب أنبوب دائري | مم | ￠63*5 |
أنبوب مربع من الفولاذ الطري | مم | 50*50*2.5 |
أنبوب مستطيل من الفولاذ الطري | مم | 50*45*2.5 |
قضيب صلب مستدير من الفولاذ الطري | مم | ￠25 |
شريط صلب مربع من الفولاذ الطري | مم | 20*20 |
دقيقة. نصف قطر الانحناء | مم | 25 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 300 |
عبء الرأس (على مركز الانحناء) | مم | 600 |
ارتفاع الرأس (في مركز الانحناء) | مم | 580 |
ارتفاع مركز الانحناء (من الأرض) | مم | 1060 |
الأعلى. شريط المرور داخل محدد موضع POB | مم | 50 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-136 |
تحمل السكتة الدماغية قابل للتعديل | مم | 300 |
مغزل تراجع السكتة الدماغية قابل للتعديل | مم | 0-136 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
ذrالمسافة الفعالة | مم | 4000 |
سرعة الانحناء (الحد الأقصى) | درجة/ثانية | 30 |
الأعلى. سرعة الدوران (المحور Z) | درجة/ثانية | 160 |
الأعلى. سرعة التحول (المحور X.) | مم/ثانية | 800 |
دقة زاوية الانحناء | ° | ±0.10 |
زاوية الدوران الدقة - المحور Z | ° | ±0.10 |
دقة التحويل - المحور X | مم | ±0.10 |
دوران قوة المحرك المؤازر | كيلوواط | 1 |
تغذية قوة المحرك المؤازر | كيلوواط | 1 |
محرك النظام قوة | كيلوواط | 5.5 |
هيدروليكي مضخة مقدار | L | 19 |
الأعلى. ضغط | الآلام والكروب الذهنية | 16 |
الطول*العرض*الارتفاع (أبعاد التغليف) | مم | 4500*1200*1350 |
وزن الآلة | T | حوالي 3.0 |
اسم | الشركة المصنعة |
محرك هيدروليكي | ألمانيا سيمنز (بيد)/رونمالي |
مضخة هيدروليكية | وشى تولي |
صمام هيدروليكي | اليابان يوكن |
مجلس طريق النفط | تايوان شانغهونغ |
اسطوانة | شنغهاي Qifan |
شاشة تعمل باللمس | تايوان Wcom.einview |
بلك | اليابان ميتسوبيشي |
تحكم الزاوية | اليابان نيميكون |
تبديل الطاقة | تايوان مينجوي |
المقاولين | شنايدر الألماني |
المعلمة التقنية الرئيسية
اسم | وحدة | المعلمة |
أنبوب دائري من الفولاذ الطري | مم | ￠63*3 |
الفولاذ المقاوم للصدأ | مم | ￠63*2 |
سبائك خفيفة صلب أنبوب دائري | مم | ￠63*5 |
أنبوب مربع من الفولاذ الطري | مم | 50*50*2.5 |
أنبوب مستطيل من الفولاذ الطري | مم | 50*45*2.5 |
قضيب صلب مستدير من الفولاذ الطري | مم | ￠25 |
شريط صلب مربع من الفولاذ الطري | مم | 20*20 |
دقيقة. نصف قطر الانحناء | مم | 25 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 300 |
عبء الرأس (على مركز الانحناء) | مم | 600 |
ارتفاع الرأس (في مركز الانحناء) | مم | 580 |
ارتفاع مركز الانحناء (من الأرض) | مم | 1060 |
الأعلى. شريط المرور داخل محدد موضع POB | مم | 50 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-136 |
تحمل السكتة الدماغية قابل للتعديل | مم | 300 |
مغزل تراجع السكتة الدماغية قابل للتعديل | مم | 0-136 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
من خلال المسافة الفعالة | مم | 4000 |
سرعة الانحناء (الحد الأقصى) | درجة/ثانية | 30 |
الأعلى. سرعة الدوران (المحور Z) | درجة/ثانية | 160 |
الأعلى. سرعة التحول (المحور X.) | مم/ثانية | 800 |
دقة زاوية الانحناء | ° | ±0.10 |
زاوية الدوران الدقة - المحور Z | ° | ±0.10 |
دقة التحويل - المحور X | مم | ±0.10 |
دوران قوة المحرك المؤازر | كيلوواط | 1 |
تغذية قوة المحرك المؤازر | كيلوواط | 1 |
محرك النظام قوة | كيلوواط | 5.5 |
مضخة هيدروليكية مقدار | L | 19 |
الأعلى. ضغط | الآلام والكروب الذهنية | 16 |
الطول*العرض*الارتفاع (أبعاد التغليف) | مم | 4500*1200*1350 |
وزن الآلة | T | حوالي 3.0 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
اسم | الشركة المصنعة |
محرك هيدروليكي | ألمانيا سيمنز (بيد)/رونمالي |
مضخة هيدروليكية | وشى تولي |
صمام هيدروليكي | اليابان يوكن |
مجلس طريق النفط | تايوان شانغهونغ |
اسطوانة | شنغهاي كيفان |
شاشة تعمل باللمس | تايوان وينفيو |
بلك | اليابان ميتسوبيشي |
تحكم الزاوية | اليابان نيميكون |
تبديل الطاقة | تايوان مينجوي |
المقاولين | شنايدر الألماني |
