وصف المنتج
محرك هيدروليكي كامل، يتم التحكم فيه بواسطة PLC بشاشة تعمل باللمس أو آلة ثني الأنابيب النصية، ومجهزة بأجهزة تثبيت الأنابيب، قالب التوجيه، الشياق، مقاومة التجعد، الدفع المساعد، ثني الأنابيب وما إلى ذلك. في ظل التشغيل الهيدروليكي، يمكن لآلة ثني الأنابيب الأوروبية الاحترافية وعالية السرعة والاقتصادية ثني أبعاد مختلفة سواء الأنابيب المعدنية ذات الشكل الطبيعي أو غير الطبيعي وزوايا الانحناء التي يتم التحكم فيها بواسطة جهاز تشفير مستورد عالي الدقة والذي يضمن دقة عالية لهذه الآلة.
| اسم | وحدة | المعلمة |
| أنبوب دائري من الفولاذ الطري | مم | 63*4 |
| الفولاذ المقاوم للصدأ | مم | 63*3 |
| سبائك خفيفة صلب أنبوب دائري | مم | 63*6 |
| أنبوب مربع من الفولاذ الطري | مم | 50*50*3 |
| أنبوب مستطيل من الفولاذ الطري | مم | 50*45*3 |
| قضيب صلب مستدير من الفولاذ الطري | مم | 30 |
| شريط صلب مربع من الفولاذ الطري | مم | 25*25 |
| دقيقة. نصف قطر الانحناء | مم | 25 |
| الأعلى. نصف قطر الانحناء (قياسي) | مم | 300 |
| عبء الرأس (على مركز الانحناء) | مم | 760 |
| ارتفاع مركز القالب | مم | 60 |
| ارتفاع مركز الانحناء (من الأرض) | مم | 1016 |
| الأعلى. زاوية الانحناء | ° | 190 درجة |
| من خلال المسافة الفعالة | مم | 3500 |
| سرعة الانحناء (الحد الأقصى) | درجة/ثانية | 30 |
| دقة زاوية الانحناء | ° | ±0.10 |
| قوة محرك النظام | كيلوواط | 5.5 |
| حجم المضخة الهيدروليكية | L | 19 |
| الأعلى. ضغط | الآلام والكروب الذهنية | 16 |
| الطول*العرض*الارتفاع (أبعاد التغليف) | مم | 4500*1200*1350 |
| وزن الآلة | T | حوالي 3.0 |
تكوين نظام التحكم الهيدروليكي والإلكتروني
| اسم | الشركة المصنعة |
| محرك هيدروليكي | ألمانيا سيمنز(بيد)أو رونمالي |
| مضخة هيدروليكية | وشى تولي |
| صمام هيدروليكي | اليابان يوكن(مستورد) |
| مجلس طريق النفط | تايوان شانغهونغ (مستورد) |
| اسطوانة | شنغهاي كيفان |
| شاشة تعمل باللمس | تايوان وينفيو(مستورد) |
| بلك | اليابان ميتسوبيشي(مستورد) |
| تحكم الزاوية | اليابان نيميكون(مستورد) |
| تبديل الطاقة | تايوان مينجوي |
| المقاولين | شنايدر |

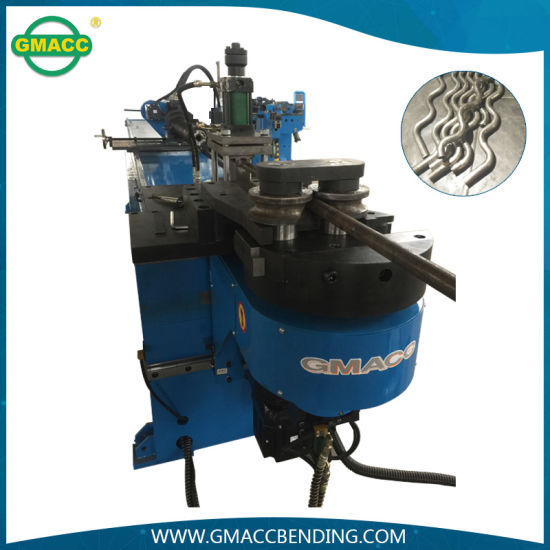

الموديل: GM-SB-63NCB (صورة الآلة للرجوع إليها فقط)
يموت الانحناء يموت المشبك يموت الضغط
مغزل ممسحة يموت (اختياري)
