GM-100CNC-2A-1S
GMACC
8462219000
وصف المنتج
تم تكييف السلسلة بشكل خاص مع متطلبات السوق العالمية المهنية. تتشابه جميع الأجزاء والهيكل والشخصيات مع معايير الهندسة الميكانيكية من أوروبا ، وتجلب خبرتنا المهنية وخطط الرسومات الخاصة بالكهرباء والإلكترونية والهيدروليكية والميكانيكية من الشركات المعروفة إلى ترقية أنظمة الآلات إلى أداء دقيق وجذاب.

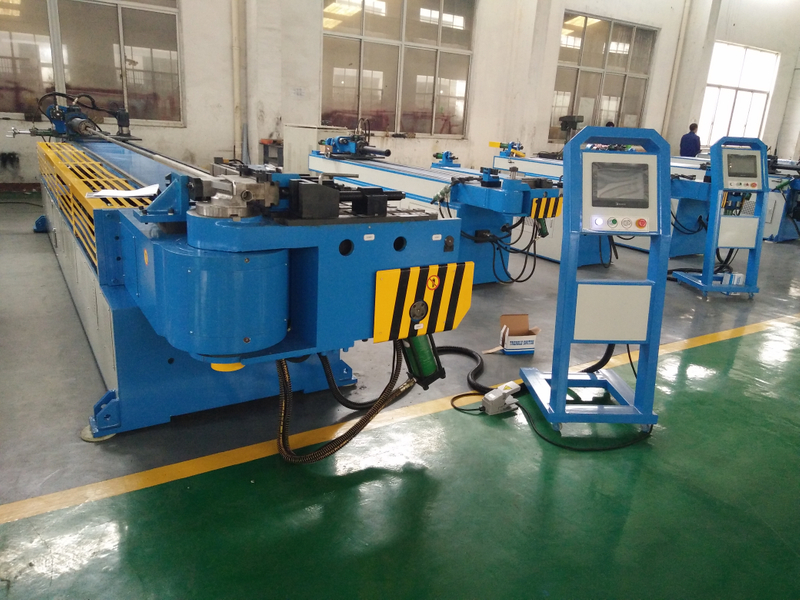

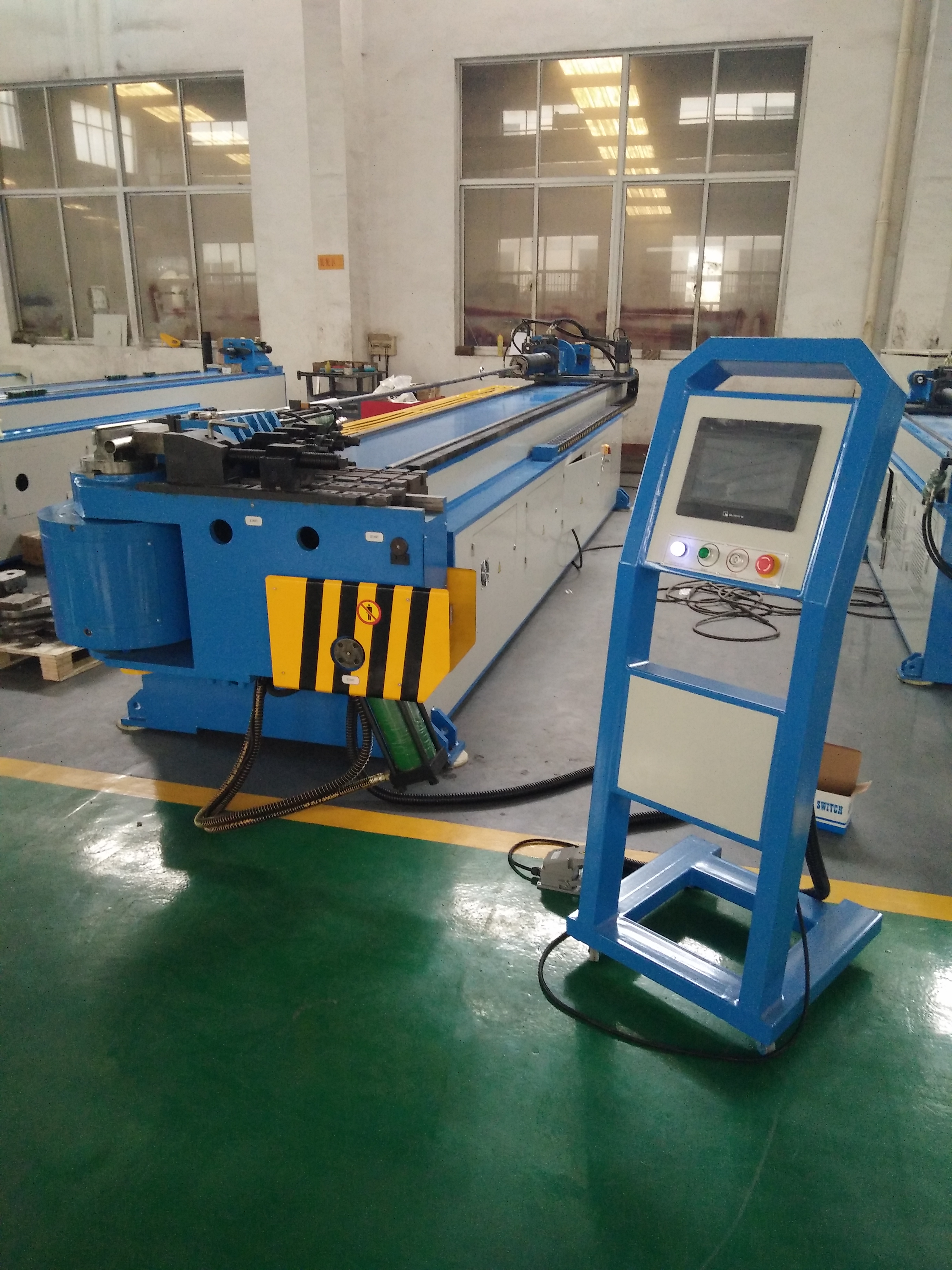

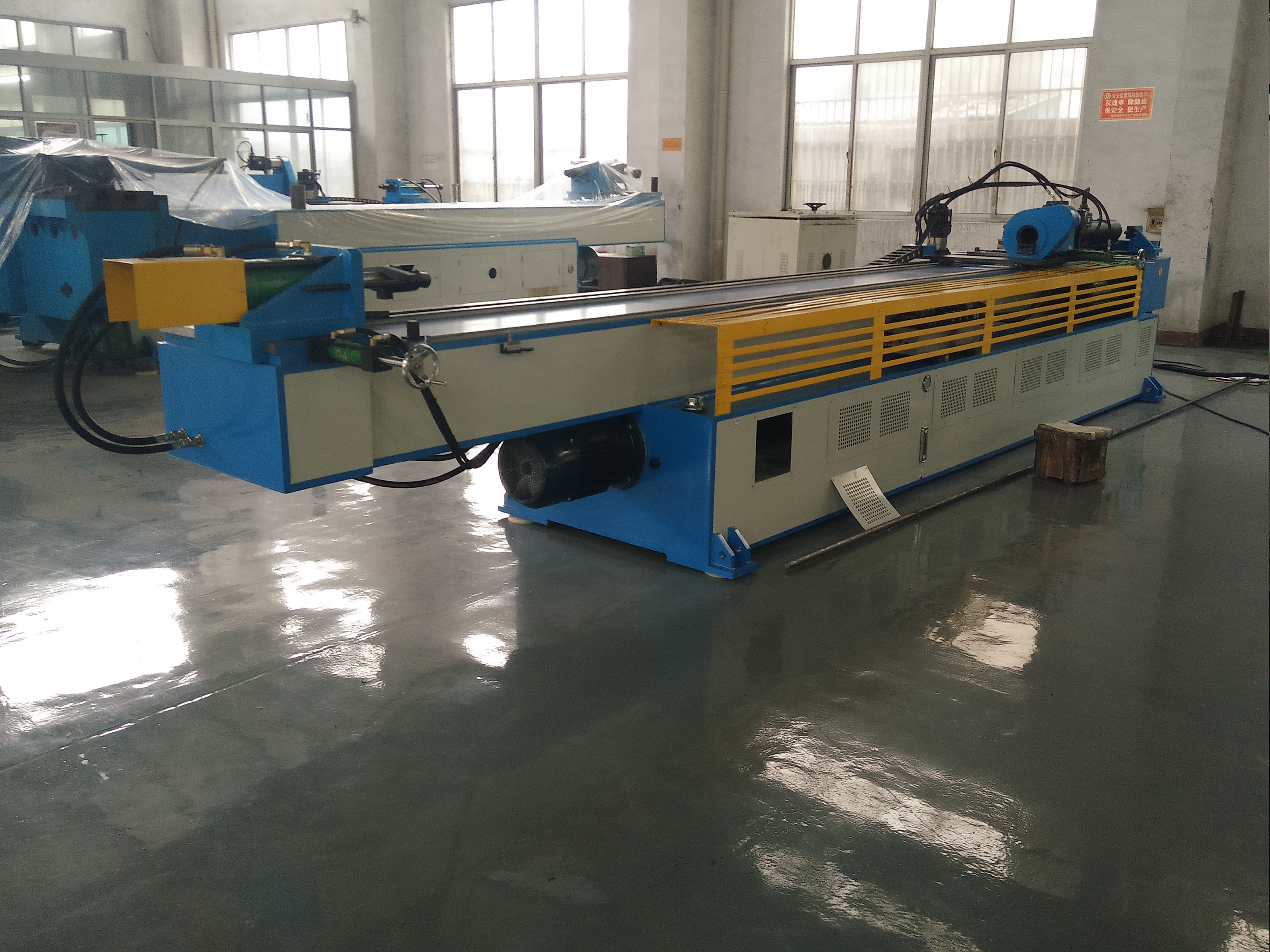

GM-سب-إن آلة ثني الأنابيب أحادية الرأس ذات التحكم العددي من سلسلة CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام. Y ، B ، C ثلاثة إحداثيات للحركة تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي يمكن أن تدرك مغزل تلقائي كامل أو مغزل سريع الانحناء ، آلة CNC أيضًا بوظائف متقدمة ، مثل المكونات الانحناء تعويض الربيع الخلفي ، إنذار التشخيص الذاتي للأخطاء ، مخزن الذاكرة بعد انقطاع التيار الكهربائي ، التشحيم التلقائي وحماية السلامة. التكنولوجيا المتقدمة ، وموثوقية الأتمتة العالية ، والتصميم المتكامل ، كلها تجعل من آلة ثني الأنابيب CNC آلة معالجة الأنابيب من الدرجة الأولى في العالم.
اسم | وحدة | معامل |
أنبوب دائري فولاذي معتدل | مم | ￠100*8 |
ستانلس ستيل | مم | ￠100*5 |
أنبوب دائري صلب صلب من سبيكة خفيفة | مم | ￠100*10 |
أنبوب مربع فولاذي معتدل | مم | 70 *70 *6 |
أنبوب مستطيل من الصلب الخفيف | مم | 75 *65*6 |
شريط صلب مستدير خفيف من الفولاذ | مم | ￠40 |
شريط صلب مربع معتدل الصلب | مم | 35*35 |
دقيقة. نصف قطر الانحناء | مم | 40 |
الأعلى. نصف قطر الانحناء (قياسي) | مم | 400 |
الرأس المتدلي (على مركز الانحناء) | مم | 460 |
ارتفاع الرأس (على مركز الانحناء) | مم | 610 |
ارتفاع مركز الانحناء (من الأرض) | مم | 1140 |
الأعلى. ممر شريط داخل P.O.B. المنصب | مم | 70 |
لقط السكتة الدماغية قابل للتعديل | مم | 0-140 |
أكتاف شوط قابل للتعديل | مم | 350 |
مغزل قابل للتعديل السكتة الدماغية | مم | 0-150 |
الأعلى. زاوية الانحناء | ° | 190 درجة |
ذrough مسافة فعالة | مم | 4000 |
سرعة الانحناء (الحد الأقصى) | ° / ثانية | 25 |
الأعلى. سرعة الدوران (المحور Z) | ° / ثانية | 160 |
الأعلى.تغذيةسرعة جي (المحور X.) | مم / ثانية | 500 |
دقة زاوية الانحناء | ° | ± 0.10 |
دقة زاوية الدوران - المحور Z | ° | ± 0.10 |
تحويل الدقة - المحور X | مم | ± 0.10 |
قوة محرك سيرفو الدوران | كيلوواط | 1.5 |
تغذية قوة محرك سيرفو | كيلوواط | 1.5 |
محرك النظامقوة | كيلوواط | 11 |
هيدروليكيمضخة الصوت | L | 30 |
الأعلى. ضغط | مبا | 16 |
L * W * H (أبعاد التغليف) | مم | 5300 *1350 * 1200 |
وزن الآلة | T | حوالي 4.8 |
اسم | الصانع |
المحرك الهيدروليكي | ألمانيا Siemens （Beide） أو Runmali |
مضخة هيدروليكية | وشى توي |
صمام هيدروليكي | يوكن اليابان （مستورد） |
مجلس طريقة الزيت | تايوان شانغهونغ（مستورد） |
اسطوانة | شنغهايQifan |
شاشة لمسية | تايوانWeinview（مستورد) |
PLC | ميتسوبيشي اليابان （مستورد） |
تحكم الزاوية | اليابان Nemicon （مستورد） |
تبديل الطاقة | تايوان مينجوي |
دوران / تغذية محرك سيرفو | ميتسوبيشي اليابان （مستورد） |
المقاولين | شنايدر |
