آلة ثني الأنبوب الهوائية الصغيرة ذات 3 محاور

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

نموذج:
GM-114CNC
المنتج العلامة التجارية:
GMACC
رمز المنتج:
8462219000

وصف المنتج

وصف المنتج

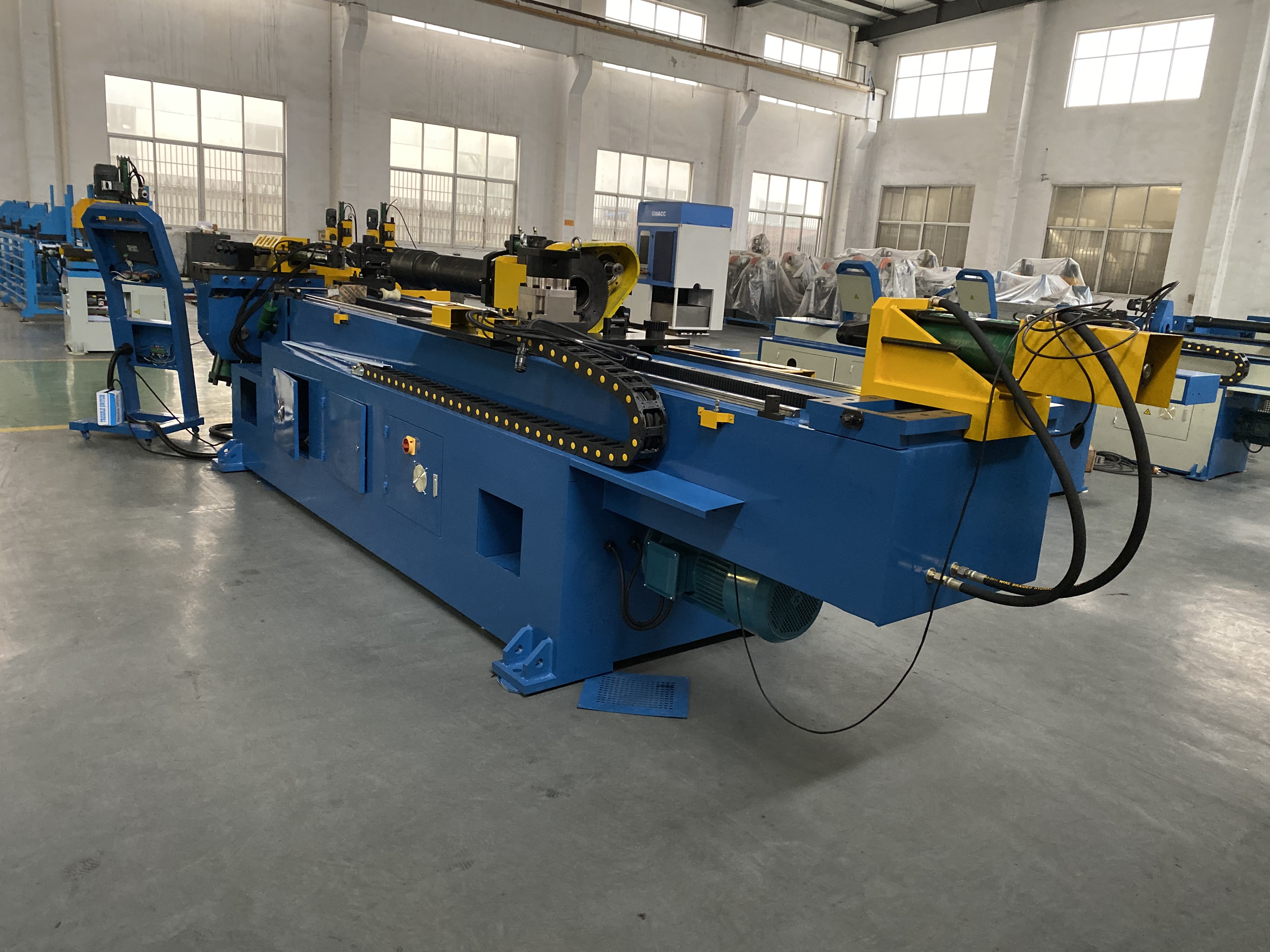

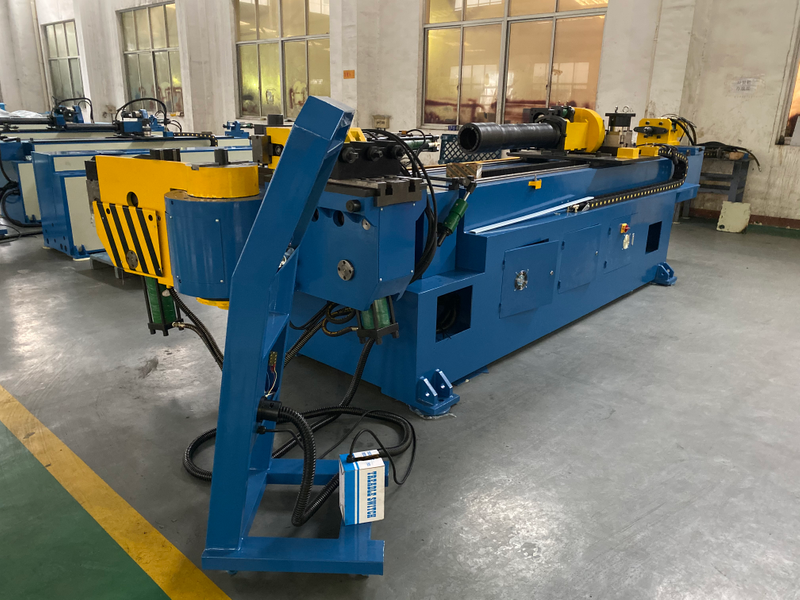

آلة ثني الأنابيب ذات 3 محاور GM-114CNC

Øخصائص الآلة

تم تكييف السلسلة بشكل خاص مع متطلبات السوق العالمية المهنية. تتشابه جميع الأجزاء والهيكل والشخصيات مع معايير الهندسة الميكانيكية من أوروبا ، وتجلب خبرتنا المهنية وخطط الرسومات الخاصة بالكهرباء والإلكترونية والهيدروليكية والميكانيكية من الشركات المعروفة إلى ترقية أنظمة الآلات إلى أداء دقيق وجذاب.

GM-سب-إن آلة ثني الأنابيب أحادية الرأس ذات التحكم العددي من سلسلة CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء. تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام. Y ، B ، C ثلاثة إحداثيات للحركة تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي يمكن أن تدرك مغزل تلقائي كامل أو مغزل سريع الانحناء ، آلة CNC أيضًا بوظائف متقدمة ، مثل المكونات الانحناء تعويض الربيع الخلفي ، إنذار التشخيص الذاتي للأخطاء ، مخزن الذاكرة بعد انقطاع التيار الكهربائي ، التكنولوجيا المتقدمة ، موثوقية التشغيل الآلي العالية ، التصميم المتكامل كلها تجعل آلة ثني الأنابيب CNC آلة معالجة الأنابيب من الدرجة الأولى في العالم.

المعلمة التقنية الرئيسية

اسم	وحدة	معامل
أنبوب دائري فولاذي معتدل	مم	114 * 8
ستانلس ستيل	مم	114 *6
أنبوب دائري صلب صلب خفيف	مم	114 * 10
أنبوب مربع فولاذي معتدل	مم	90 * 90 * 6
أنبوب مستطيل من الصلب الخفيف	مم	90 * 85 * 6
شريط صلب دائري خفيف	مم	55
شريط صلب مربع معتدل الصلب	مم	50 * 50
دقيقة. نصف قطر الانحناء	مم	40
الأعلى. نصف قطر الانحناء (قياسي)	مم	450
الرأس المتدلي (على مركز الانحناء)	مم	500
ارتفاع الرأس (على مركز الانحناء)	مم	720
ارتفاع مركز الانحناء (من الأرض)	مم	1235
الأعلى. ممر شريط داخل P.O.B. المنصب	مم	70
لقط السكتة الدماغية قابل للتعديل	مم	0-150
أكتاف شوط قابل للتعديل	مم	500
مغزل قابل للتعديل السكتة الدماغية	مم	0-200
الأعلى. زاوية الانحناء	°	190 درجة
ذrough مسافة فعالة	مم	4200
سرعة الانحناء (الحد الأقصى)	° / ثانية	20
الأعلى. سرعة الدوران (المحور Z)	° / ثانية	160
الأعلى. سرعة التحول (المحور X.)	مم / ثانية	500
دقة زاوية الانحناء	°	± 0.10
دقة زاوية الدوران - المحور Z	°	± 0.10
تحويل الدقة - المحور X	مم	± 0.10
محرك النظامقوة	كيلوواط	15
هيدروليكيمضخة الصوت	L	45
الأعلى. ضغط	مبا	16
L * W * H (أبعاد التغليف)	مم	5200 * 1350 * 1250
وزن الآلة	T	5.5

Øتكوين نظام التحكم الهيدروليكي والإلكتروني

اسم	الصانع
المحرك الهيدروليكي	ألمانيا سيمنز （BEIDE） أو Runmali
مضخة هيدروليكية	وشى توي
صمام هيدروليكي	يوكن اليابان （مستورد）
مجلس طريقة الزيت	تايوان شانجونج（مستورد）
اسطوانة	شنغهايQifan
شاشة لمسية	تايوانWeinview（مستورد)
PLC	ميتسوبيشي اليابان （مستورد）
تحكم الزاوية	اليابان Nemicon （مستورد）
تبديل الطاقة	تايوان مينجوي
المقاولين	شنايدر الألمانية
محول	وشى شينيو
