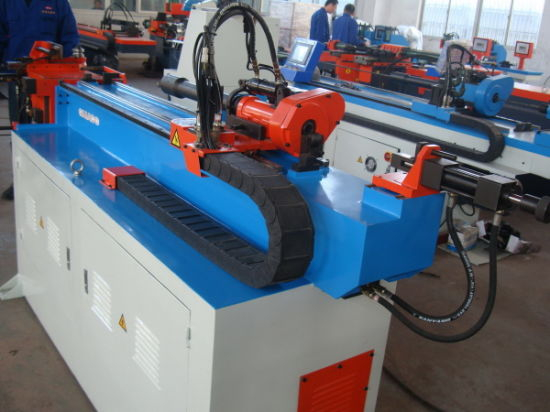

أنبوب CNC أوتوماتيكي أحادي القالب GM-18CNC لاستخدام التحكم الصناعي المتقدم وواجهة الكمبيوتر الحساسة للمس، والتي تدمج اللون، يمكنك بسهولة إنتاج أجزاء الثني الدقيقة المطلوبة، لأنها توفر الانحناء التلقائي لجهازك بوظائف التشغيل الأكثر موثوقية ، هل ستقدم كفاءة عالية حديثة للمصنع المتقدم لتكنولوجيا الأنابيب، سنكون أفضل الآلات ذات الجودة والدقة والسرعة والمتانة والأمن والخدمة الشاملة لتلبية احتياجاتك.
1. آلة البناء
الجسم عن طريق اللحام، تجميع الأجزاء الميكانيكية، استيراد النظام الهيدروليكي، التحكم الإلكتروني في واردات القماش لإكماله.
2. مبدأ التصميم
موثوقية آلة ثني الطائرة الخفيفة الأوروبية، مع ميزات آسيوية مزيج مماثل من الآلات.
تشغيل القائمة، وإعدادات زاوية الانحناء، وزاوية التغذية هي تحكم مؤازر؛ الانحناء، التثبيت، السحب، للقالب، صواني التغذية، لوحة للتحكم الهيدروليكي؛
3. الأداء الرئيسي
باستخدام شاشة اللمس الصناعية، تكون قائمة الوضع باللغة الإنجليزية بسيطة، مع دقة عالية وسريعة ومتعددة الوظائف ودرجة عالية من الأتمتة
اسم الوحدة GM-18CNC
الأعلى. قدرة الانحناء مم 18*2
منطقة نصف قطر الانحناء مم 20-150
المسافة بين اثنين R مم 30
منطقة زاوية الانحناء ° 0- 190
الأعلى. من خلال المسافة الفعالة مم 1200
دقة الانحناء ° ± 0.10
سرعة الانحناء درجة/ثانية 240
دقة التغذية مم ± 0.10
سرعة التغذية مم/ثانية 2000
دقة الأنابيب الدورانية ° ± 0.10
تحويل سرعة الأنبوب درجة / ثانية 280
قوة المحرك لنظام ضخ الزيت KW 2.2
الأعلى. الضغط كغ/سم2 160
الطول العام * العرض * الارتفاع مم 3000*1000*1500
الوزن العام T1.2
4. الدحض
أ) كقطع لحام للجسم، يتم استخدام أجزاء من الجسم ومكونات القالب لمعالجة مركز التصنيع باستخدام الحاسب الآلي لضمان دقة أجزاء الماكينة.
ب) طريقة التوجيه الخطي، المصنوعة في تايوان ABBA
اعتمد النظام الهيدروليكي مجموعة من العناصر المستوردة
فوتشو، مصدر المحرك الهيدروليكي الوحيد في تايوان
مضخة هيدروليكية، صنع في اليابان
العناصر الهيدروليكية، مصنوعة في الولايات المتحدة الأمريكية
لوح طريق الزيت، صنع في تايوان
الأسطوانة مصنوعة في تايوان (ختم الزيت وختمه في ألمانيا أو الولايات المتحدة
الدول)
أنابيب فولاذية مغلفة مزدوجة الطبقة تستخدم بشكل شرعي تايوان داتونغ
ج) الأجزاء الإلكترونية
شاشة تعمل باللمس صنع في اليابان ميتسوبيشي
PLC صنع في اليابان ميتسوبيشي
محرك سيرفو صنع في اليابان ميتسوبيشي
الكترونية أخرى صنع في ألمانيا شنايدر أو تايوان شيلين.
