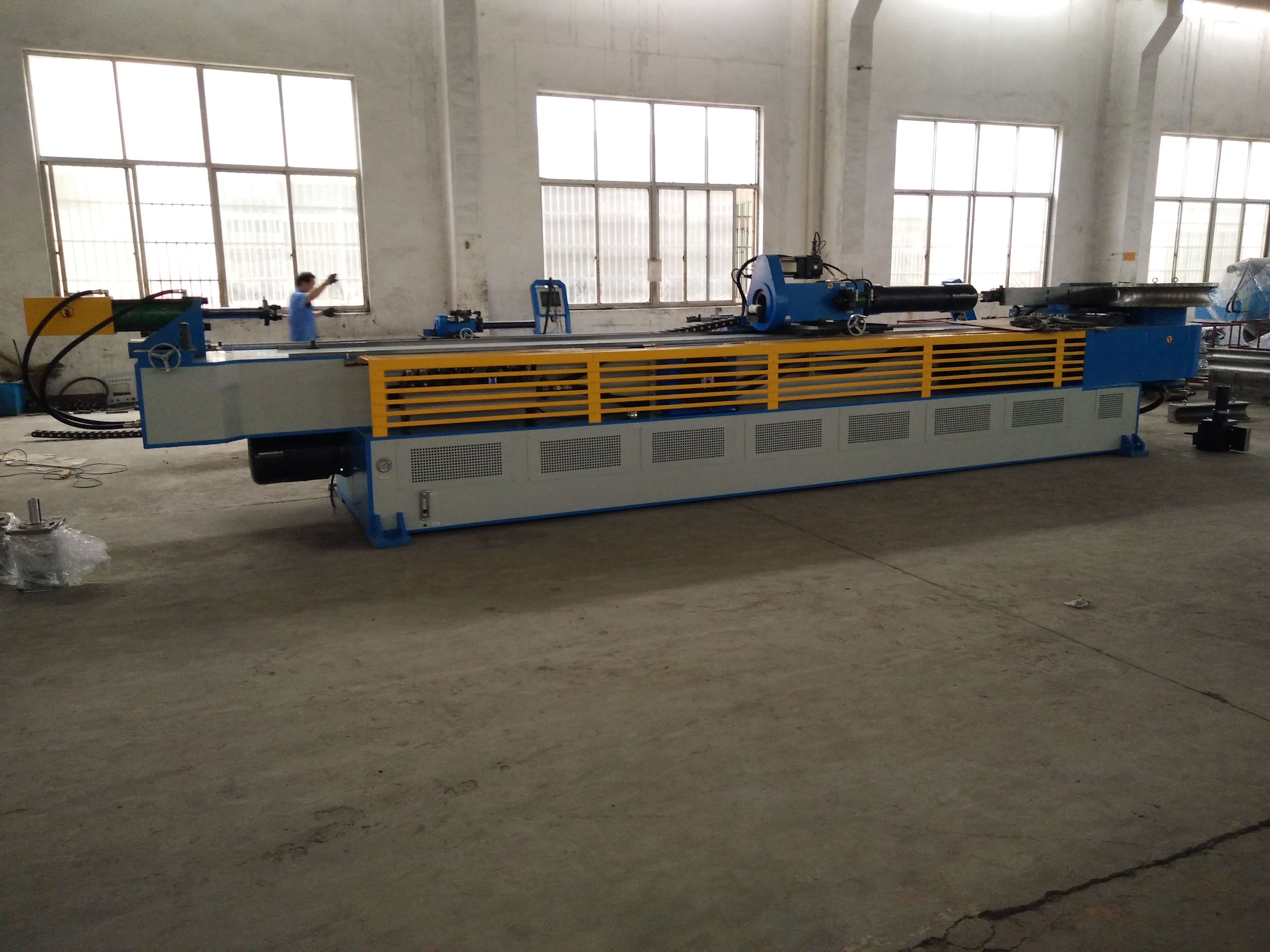

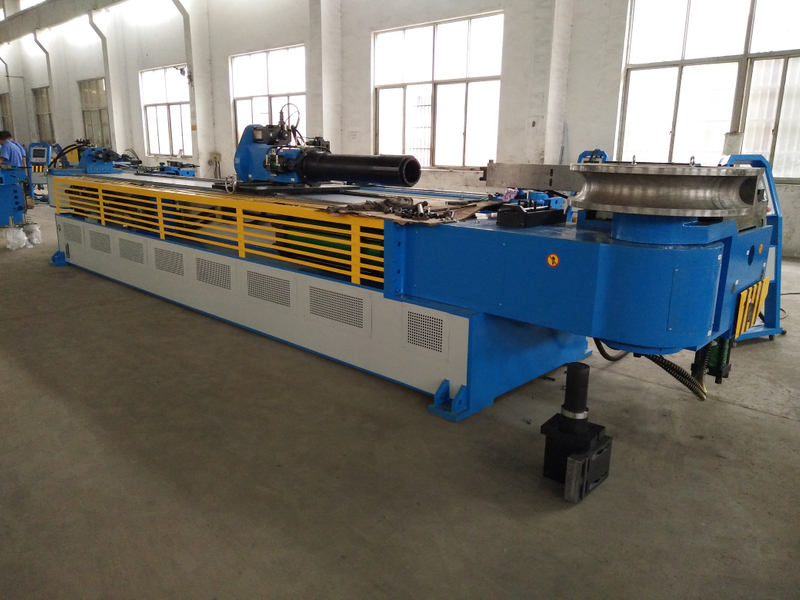

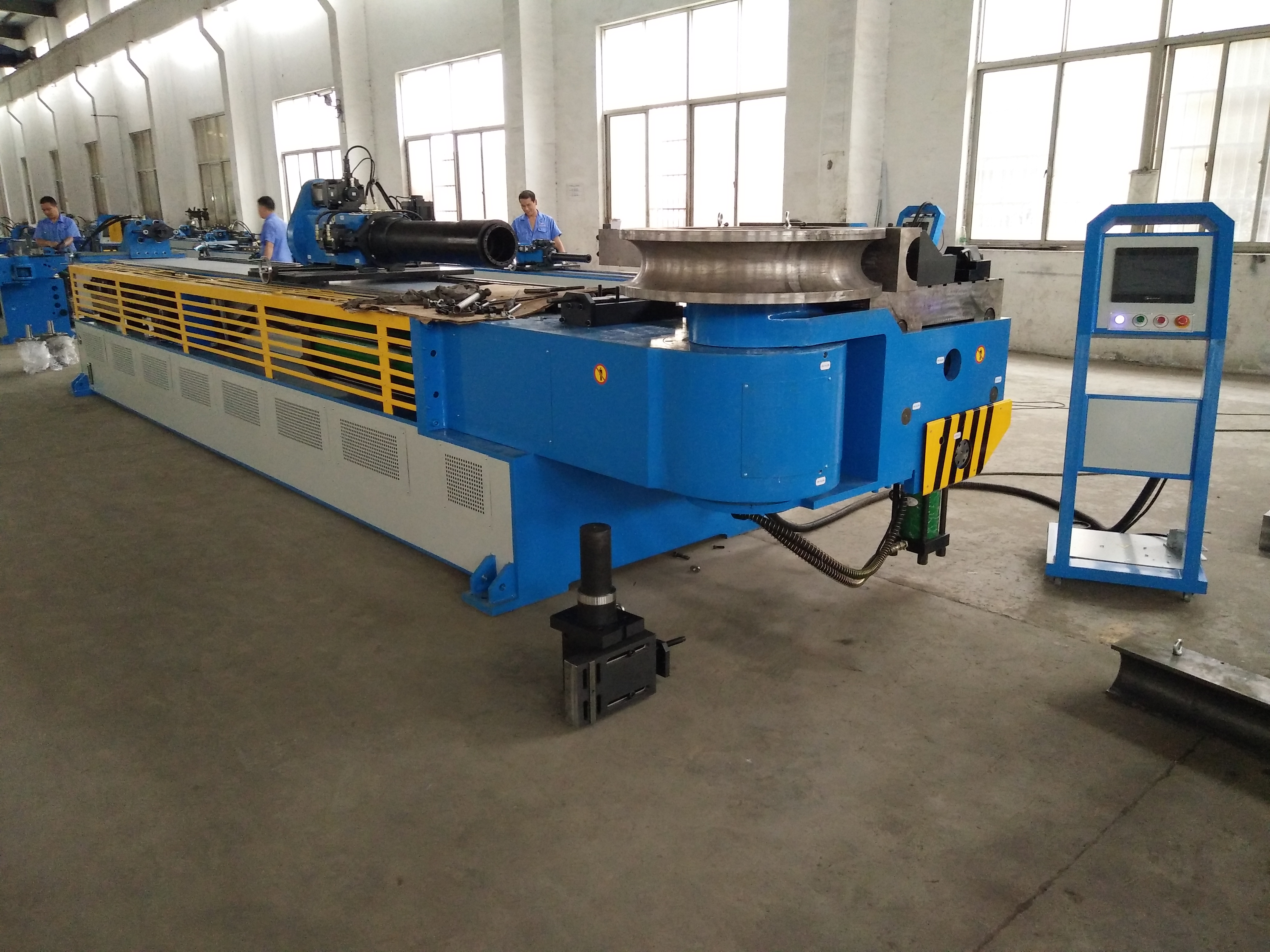

آلة ثني الأنابيب ذات القطر الكبير GM-SB-140CNC-2A-1S

توافر الحالة:
الكمية:
  • GM-140CNC-2A-1S

  • GMACC

  • 8462219000

خصائص الآلة

بندر الأنبوب المعدني ذو القطر الكبير GM-SB-140CNC-2A-1S

المعلمة التقنية الرئيسية

اسم

وحدة

معامل

أنبوب دائري فولاذي معتدل

مم

140*12

ستانلس ستيل

مم

140*6

أنبوب دائري صلب صلب من سبيكة خفيفة

مم

140*14

أنبوب مربع فولاذي معتدل

مم

110 *110 *3

أنبوب مستطيل من الصلب الخفيف

مم

115 *105*3

شريط صلب مستدير خفيف من الفولاذ

مم

75

شريط صلب مربع معتدل الصلب

مم

65*65

دقيقة. نصف قطر الانحناء

مم

50

الأعلى. نصف قطر الانحناء (قياسي)

مم

600

الرأس المتدلي (على مركز الانحناء)

مم

730

ارتفاع الرأس (على مركز الانحناء)

مم

780

ارتفاع مركز الانحناء (من الأرض)

مم

1245

الأعلى. ممر شريط داخل P.O.B. المنصب

مم

90

لقط السكتة الدماغية قابل للتعديل

مم

0-165

أكتاف شوط قابل للتعديل

مم

500

مغزل قابل للتعديل السكتة الدماغية

مم

0-260

الأعلى. زاوية الانحناء

°

190 درجة

ذrough مسافة فعالة

مم

5200

سرعة الانحناء (الحد الأقصى)

° / ثانية

12

الأعلى. سرعة الدوران (المحور Z)

° / ثانية

120

الأعلى.تغذيةسرعة جي (المحور X.)

مم / ثانية

400

دقة زاوية الانحناء

°

± 0.10

دقة زاوية الدوران - المحور Z

°

± 0.10

تحويل الدقة - المحور X

مم

± 0.10

قوة محرك سيرفو الدوران

كيلوواط

3

تغذية قوة محرك سيرفو

كيلوواط

3

محرك النظامقوة

كيلوواط

18.5

هيدروليكيمضخة الصوت

L

45

الأعلى. ضغط

مبا

16

L * W * H (أبعاد التغليف)

مم

6500 *2000 * 1350

وزن الآلة

T

حوالي 9


Øتكوين نظام التحكم الهيدروليكي والإلكتروني


اسم

الصانع

المحرك الهيدروليكي

ألمانيا Siemens (Beide) أو Runmali

مضخة هيدروليكية

يوتشي يوكن / وشى تويلي

صمام هيدروليكي

يوكن اليابان (مستورد)

مجلس طريقة الزيت

تايوان شانغهونغ (مستورد)

اسطوانة

شنغهاي كيفان

شاشة لمسية

تايوان وينفيو (مستورد)

PLC

ميتسوبيشي اليابان (مستورد)

تحكم الزاوية

اليابان Nemicon (مستورد)

تبديل الطاقة

تايوان مينجوي

دوران / تغذية محرك سيرفو

ميتسوبيشي اليابان (مستورد)

محول

وشى شينيو

المقاولين

شنايدر


آلة ثني الأنابيب باستخدام الحاسب الآلي

بندر أنبوب CNCبندر أنبوب CNC

المعلمة التقنية الرئيسية

اسم

وحدة

معامل

أنبوب دائري فولاذي معتدل

مم

76 * 3

دقيقة. نصف قطر الانحناء

مم

30

الأعلى. نصف قطر الانحناء (قياسي)

مم

350

الرأس المتدلي (على مركز الانحناء)

مم

600

ارتفاع الرأس (على مركز الانحناء)

مم

580

ارتفاع مركز الانحناء (من الأرض)

مم

1060

الأعلى. ممر شريط داخل P.O.B. المنصب

مم

50

لقط السكتة الدماغية قابل للتعديل

مم

0-136

أكتاف شوط قابل للتعديل

مم

300

مغزل قابل للتعديل السكتة الدماغية

مم

0-136

الأعلى. زاوية الانحناء

°

190 درجة

من خلال المسافة الفعالة

مم

3800

سرعة الانحناء (الحد الأقصى)

° / ثانية

110

الأعلى. سرعة الدوران (المحور Z)

° / ثانية

160

الأعلى. سرعة التغذية (المحور X.)

مم / ثانية

800

دقة زاوية الانحناء

°

± 0.10

دقة زاوية الدوران - المحور Z

°

± 0.10

تحويل الدقة - المحور X

مم

± 0.10

قوة محرك سيرفو الانحناء

كيلوواط

7

قوة محرك سيرفو الدوران

كيلوواط

1

تغذية قوة محرك سيرفو

كيلوواط

3

قوة محرك النظام

كيلوواط

5.5

حجم المضخة الهيدروليكية

L

19

الأعلى. ضغط

مبا

16

L * W * H (أبعاد التغليف)

مم

5000 * 1200 * 1350

وزن الآلة

T

حوالي 3.8


تكوين نظام التحكم الهيدروليكي والإلكتروني

اسم

الصانع

المحرك الهيدروليكي

ألمانيا Siemens (Beide) أو Runmali

مضخة هيدروليكية

وشى توي

صمام هيدروليكي

يوكن اليابان (مستورد)

مجلس طريقة الزيت

تايوان شانغهونغ (مستورد)

اسطوانة

شنغهاي كيفان

أنبوب الزيت

تشجيانغ

شاشة لمسية

تايوان وينفيو (مستورد)

PLC

ميتسوبيشي اليابان (مستورد)

أجهزة السيارات

ميتسوبيشي اليابان (مستورد)

تحكم الزاوية

اليابان Nemicon (مستورد)

تبديل الطاقة

تايوان MINGWEI

المقاولين

شنايدر


عينات الأدوات
