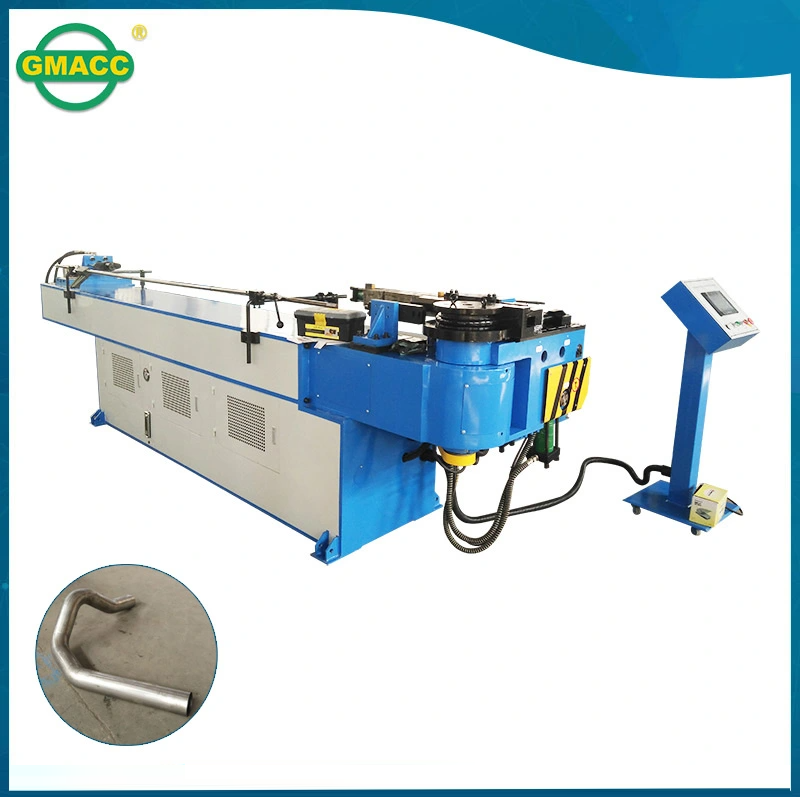

آلة ثني الأنابيب المعدنية لتصنيع النحاس ثلاثية الأبعاد عالية السرعة

تقوم شركة GMACC بتصنيع آلات ثني الأنابيب الهيدروليكية لتصنيع المعادن والإنتاج الصناعي. تتميز آلة ثني الأنابيب المعدنية الهيدروليكية NC 76NCB بمحرك هيدروليكي كامل وتحكم PLC، قابلة للتشغيل من خلال شاشة اللمس أو واجهة النص. إنها تأتي مع أدوات تثبيت، قالب توجيه، شياق، أجهزة دفع مساعدة ومقاومة للتجاعيد، بالإضافة إلى جهاز تشفير مستورد للتحكم في زاوية الانحناء. إنه يعمل لمعالجة الأنابيب المعدنية والنحاسية في التصنيع والمعدات الصناعية، على الرغم من أن سعة أنبوب النحاس ووظائف الانحناء ثلاثية الأبعاد تتطلب تأكيدًا. أرسل أبعاد الأنبوب ورسوماته إلى GMACC للتحقق من ملاءمة الماكينة واحتياجات الأدوات.
SKU:
توافر الحالة:
الكمية:
  • 76NCB

  • GMACC

  • 8462219000

وصف المنتج



المواصفات الفنية

اسم وحدة  المعلمة
أنبوب مستدير الفولاذ الطري   مم 114*10
الفولاذ المقاوم للصدأ مم 114*6
أنبوب مستدير سبيكة خفيفة مم 114*12
أنبوب مربع من الصلب الطري مم 90*90*8
أنبوب مستطيل الفولاذ الطري مم 100* 50*3
شريط الصلب الصلب الفولاذ الطري مم 60
شريط صلبة مربع الفولاذ الطري مم 55*55
دقيقة. دائرة نصف قطرها الانحناء مم 40
الأعلى. دائرة نصف قطر الانحناء (معيار) مم 450
رأس الرأس (في مركز الانحناء) مم 500
ارتفاع الرأس (في مركز الانحناء) مم 720
ارتفاع مركز الانحناء (من الأرضية)     مم 1235
الأعلى. زاوية الانحناء ° 190 درجة
مسافة فعالة​ مم 4200
سرعة الانحناء (كحد أقصى) °/ثانية 20
دقة زاوية الانحناء ° ± 0.10
طاقة  المحرك النظام KW 15
حجم  المضخة  الهيدروليكية L 45
الأعلى. ضغط MPA 16
L*W*H (بُعد التغليف) مم 5200*1350*1250
وزن الآلة T 5.2

التكوين الرئيسي

اسم الشركة المصنعة
المحرك الهيدروليكي ألمانيا Siemens ( Beide)/Suzhou Jialifan
المضخة الهيدروليكية Yuci  Yuken /Wuxi Tuoli
الصمام الهيدروليكي اليابان يوكين ( مستوردة )
لوح النفط تايوان شنغهونغ  ( مستورد )
اسطوانة شنغهاي  Qifan
أنبوب الزيت سوزو كيجيا
شاشة تعمل باللمس تايوان  ث ( مستوردة )
PLC اليابان ميتسوبيشي ( مستورد )
وحدة تحكم الزاوية اليابان nemon ( مستوردة )
تبديل الطاقة تايوان مينغوي
موصل شنايدر الألمانية ( مستورد )
أجزاء كهربائية أخرى شنايدر الألمانية ، أومرون ، تايوان شلين ( مستورد )


الميزات والفوائد

  • نظام القيادة الهيدروليكي الكامل

    يستخدم 76NCB نظام محرك هيدروليكي كامل لعمليات ثني الأنابيب المعدنية. تعمل الطاقة الهيدروليكية على تشغيل آلية التشكيل وتقليل جهد الثني اليدوي. يدعم النظام معالجة الأنابيب الصناعية باستخدام الأدوات المناسبة.

  • التحكم PLC مع واجهة المشغل

    تستخدم الآلة التحكم PLC مع شاشة تعمل باللمس أو واجهة نصية. يمكن للمشغلين الوصول إلى وظائف الماكينة من خلال نظام التحكم. وهذا يوفر طريقة عملية لإدارة عمليات الانحناء الهيدروليكي.

  • التحكم في زاوية الانحناء القائم على التشفير

    يتحكم جهاز التشفير المستورد في زاوية الانحناء أثناء التشغيل. وهذا يوفر ردود فعل زاوية لنظام الانحناء. يجب على المشترين تأكيد الدقة المطبقة ونطاق الانحناء لتكوين الماكينة المحدد.

  • مغزل ودعم مضاد للتجاعيد

    تشتمل الآلة على شياق، قالب توجيه، وأجهزة مضادة للتجاعيد. تدعم هذه المكونات تشكيل الأنبوب وتساعد في إدارة التشوه. مطلوب أدوات مناسبة لأبعاد الأنبوب المختلفة، والمواد، وأنصاف أقطار الانحناء.

  • لقط الأنابيب والدفع المساعد

    تشتمل الآلة على أدوات تثبيت الأنابيب وأجهزة الدفع المساعدة. تدعم هذه الآليات قطعة العمل أثناء الثني وتساعد في إدارة حركة الأنبوب. يجب أن تتطابق ترتيبات الأدوات مع شكل الأنبوب والمواد المقصودة.

  • المكونات الصناعية الهيدروليكية والإلكترونية

    يسرد التكوين المنشور التحكم Mitsubishi PLC، والصمامات الهيدروليكية Yuken، ووحدة التحكم في الزاوية Nemicon. هذه المكونات تدعم تشغيل الآلة. يجب على المشترين التأكد من العلامات التجارية والمواصفات النهائية للمكونات قبل الطلب.

مكونات الآلة الرئيسية

  • نظام التشغيل الهيدروليكي: يوفر الطاقة الهيدروليكية لعمليات ثني الأنابيب.

  • المضخة الهيدروليكية: توفر تدفق الزيت الهيدروليكي إلى الماكينة.

  • الصمامات الهيدروليكية: تنظم الوظائف الهيدروليكية أثناء الانحناء.

  • الاسطوانة الهيدروليكية: تحول الضغط الهيدروليكي إلى حركة ميكانيكية.

  • وحدة التحكم PLC: تدير وظائف التحكم في الماكينة.

  • واجهة المشغل: توفر إمكانية الوصول عبر شاشة اللمس أو الوصول المستند إلى النص إلى عناصر التحكم في الماكينة.

  • وحدة التحكم في الزاوية: تدعم التحكم في زاوية الانحناء من خلال تعليقات التشفير.

  • جهاز تثبيت الأنابيب: يمسك قطعة العمل أثناء التشكيل.

  • قالب التوجيه: يوجه الأنبوب خلال عملية الثني.

  • جهاز الشياق: يوفر الدعم الداخلي لملفات الأنبوب المتوافقة.

  • جهاز مضاد للتجاعيد: يساعد على إدارة التجاعيد أثناء ثني الأنبوب.

  • جهاز الدفع المساعد: يساعد على حركة الأنبوب أثناء التشكيل.

  • آلية الثني: تشكل الأنبوب باستخدام أدوات الثني المتوافقة.

التطبيقات

تصنيع أنابيب النحاس

يمكن تقييم الماكينة من حيث ثني الأنابيب النحاسية المتوافقة المستخدمة في مجموعات الأنابيب المصنعة.

تؤثر أبعاد أنبوب النحاس وحالة المواد ونصف قطر الانحناء على اختيار المعدات.

يجب على المشترين التأكد من سعة الأنبوب النحاسي والأدوات المناسبة قبل الإنتاج.

مكونات تكييف الهواء والتبريد

يستخدم مصنعو أجهزة تكييف الهواء والتبريد أنابيب نحاسية منحنية في أنابيب التبريد وتجميعات المعدات.

يمكن النظر في استخدام الجهاز لهذه التطبيقات عند التأكد من توافق الأنابيب النحاسية.

لم يتم تحديد وظائف التثقيب المتخصصة والثني التلقائي ثلاثي الأبعاد في المواصفات المنشورة.

ورش تصنيع المعادن

يمكن لورش تصنيع المعادن تقييم الماكينة لإنتاج الأنابيب المعدنية المنحنية والمكونات الأنبوبية.

يدعم المحرك الهيدروليكي ونظام PLC عمليات تشكيل الأنبوب.

يعتمد اختيار الأدوات على ملف تعريف قطعة العمل وأبعادها وخصائص المواد.

مكونات أنبوب السيارات

قد يحتاج موردو السيارات إلى أنابيب معدنية مثنية لتجميعات الأنابيب المختارة والمكونات الداعمة.

يمكن تقييم الماكينة وفقًا لمتطلبات المعالجة هذه.

يجب مراجعة درجة المواد ونصف قطر الانحناء وتفاوتات الأبعاد قبل الإنتاج.

تصنيع المعدات الصناعية

يستخدم مصنعو المعدات الصناعية الأنابيب المنحنية لمكونات الماكينة، والدعامات الهيكلية، وتجميعات الأنابيب.

قد تناسب الماكينة قطع العمل المتوافقة مع الأدوات المناسبة.

يجب على المشترين تقديم الرسومات لتأكيد تكوين الانحناء المطلوب.

توافق الأنبوب والأدوات

تقوم صفحة المنتج بتسويق الماكينة المخصصة لتطبيقات ثني الأنابيب النحاسية والمعدنية.

ومع ذلك، فإن المواصفات المنشورة لا توفر سعة مخصصة للأنابيب النحاسية.

تتطلب المعلمات الفنية المدرجة أيضًا تأكيدًا مقابل طراز 76NCB.

اعتبارات المواد أنبوب النحاس

تعتمد متطلبات ثني أنابيب النحاس على حالة المادة وقطر الأنبوب وسمك الجدار.

يمكن أن تتصرف الأنابيب النحاسية الناعمة والصلبة بشكل مختلف أثناء التشكيل.

يؤثر نصف قطر الانحناء واختيار الأدوات أيضًا على شكل الأنبوب النهائي.

يجب على المشترين تأكيد مواصفات المواد المطبقة قبل الطلب.

متطلبات أدوات الانحناء

قوالب الثني، أجهزة التثبيت، قوالب التوجيه، والمغزل تدعم عملية تشكيل الأنبوب.

يجب أن تتوافق كل أداة مع أبعاد قطعة العمل وهندسة الانحناء المطلوبة.

تساعد الأدوات المناسبة على إدارة التجاعيد والتسطيح والتشوه غير المرغوب فيه.

يجب على الشركة المصنعة التأكد من أحجام الأدوات المتاحة والملحقات الموردة.

متطلبات ثني الأنبوب ثلاثي الأبعاد

قد يتطلب ثني الأنبوب ثلاثي الأبعاد التحكم في التغذية والدوران والانحناء بين العمليات.

يؤكد وصف الماكينة المنشور على المحرك الهيدروليكي، والتحكم PLC، والتحكم في الزاوية المستندة إلى التشفير.

لا تحدد نظام تغذية وتدوير CNC متعدد المحاور أوتوماتيكي بالكامل.

يجب على المشترين الذين يحتاجون إلى ثني ثلاثي الأبعاد مبرمج التأكد من تكوين محور التحكم في الماكينة.

المعلومات المطلوبة لاختيار الجهاز

يجب على المشترين تقديم:

  • مادة الأنبوب والصف

  • القطر الخارجي

  • سمك الجدار

  • نصف قطر الانحناء المطلوب

  • عدد الانحناءات

  • زوايا الانحناء والاتجاهات

  • رسومات الشغل

  • التفاوتات الأبعاد المطلوبة

  • كمية الإنتاج المتوقعة

يمكن لـ GMACC مراجعة هذه التفاصيل لتقييم توافق الماكينة ومتطلبات الأدوات.

كيف تعمل عملية الانحناء

فيما يلي وصف لسير عمل ثني الأنبوب العام استنادًا إلى المكونات المنشورة بالجهاز.

يجب أن يتبع التشغيل الفعلي دليل الشركة المصنعة ومتطلبات السلامة.

تحضير الآلة

يقوم المشغل بإعداد أدوات الثني المناسبة لقطعة العمل المقصودة.

يتم فحص أبعاد الأنبوب ومتطلبات الانحناء قبل التشغيل.

تحديد موضع الأنبوب ولقط

يتم وضع قطعة العمل في منطقة الانحناء.

جهاز تثبيت الأنبوب يحمل الأنبوب أثناء عملية التشكيل.

الانحناء الهيدروليكي

يقوم النظام الهيدروليكي بتشغيل آلية الانحناء.

تساعد قوالب التوجيه والشياق والأجهزة الداعمة في تشكيل الأنبوب حيثما أمكن ذلك.

التحكم في زاوية الانحناء

يوفر جهاز التشفير المستورد التحكم في زاوية الانحناء أثناء التشغيل.

يجب أن يتطابق نطاق الزاوية المطبق والدقة مع تكوين الماكينة المؤكد.

فحص الشغل

تتم إزالة قطعة العمل النهائية وفحصها.

يقوم المشغل بفحص زاوية الانحناء، والأبعاد، وتشوه الأنبوب المرئي.

الأسئلة المتداولة

ما هو رقم الموديل لآلة ثني الأنبوب GMACC؟

تسرد صفحة المنتج طراز الجهاز باسم 76NCB.

ومع ذلك، فإن المعايير الفنية المنشورة تختلف عن القائمة الأخرى لـ GM-76NCB الموجودة على الموقع الإلكتروني للشركة المصنعة.

يجب على المشترين طلب ورقة البيانات الفنية الرسمية للتأكيد.

هل يستطيع 76NCB ثني الأنابيب النحاسية؟

يحدد عنوان المنتج ثني أنابيب النحاس كتطبيق مقصود.

ومع ذلك، فإن المواصفات المنشورة لا توفر قدرة منفصلة لثني الأنابيب النحاسية.

يجب على المشترين التأكد من القطر المدعوم، وسمك الجدار، وحالة المواد، والأدوات.

هل هذا هو جهاز ثني الأنبوب النحاسي ثلاثي الأبعاد CNC الأوتوماتيكي بالكامل؟

تصف الشركة المصنعة المحرك الهيدروليكي والتحكم PLC باستخدام جهاز تشفير الزاوية المستورد.

لا تؤكد المواصفات المنشورة التغذية والدوران التلقائي الكامل متعدد المحاور.

يجب على المشترين التحقق من هذه الوظائف قبل الطلب.

هل يشمل الجهاز الشياق والأجهزة المضادة للتجاعيد؟

يسرد وصف المنتج الشياق والعفن التوجيهي والأجهزة المضادة للتجاعيد.

هذه الآليات تدعم الأنبوب أثناء التشكيل.

يجب على المشترين التأكد من أحجام الأدوات المتوفرة والملحقات الاختيارية.

ما هي المعلومات المطلوبة قبل طلب الجهاز؟

يجب على المشترين توفير مادة الأنبوب، القطر، سمك الجدار، نصف قطر الانحناء، والزوايا المطلوبة.

تساعد رسومات قطع العمل ومتطلبات الإنتاج GMACC على تقييم توافق الماكينة والأدوات.
