GM-SB-76CNC
GMACC
وصف المنتج
خصائصآلة

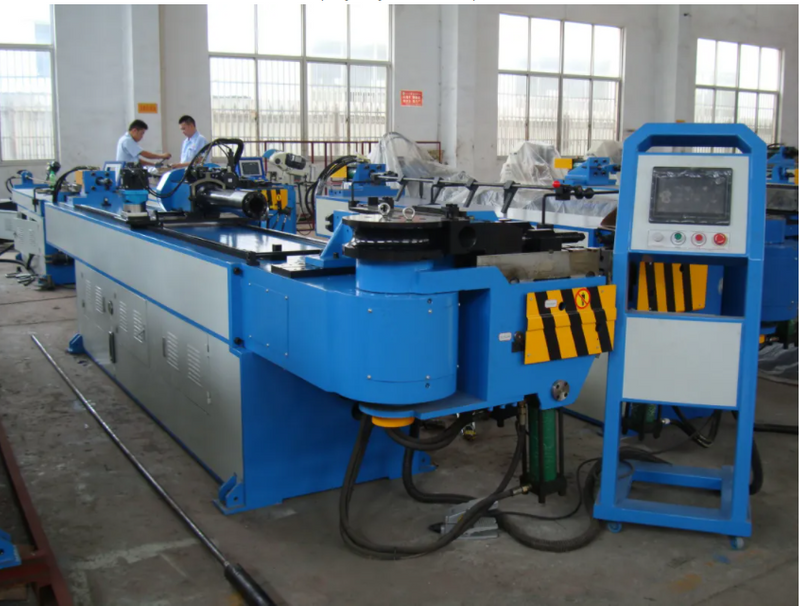

آلة ثني الأنبوب أحادية الرأس ذات التحكم العددي GM-SB-76CNC هي نتاج الجمع بين التكنولوجيا والتكنولوجيا الإيطالية المتقدمة ، المدمجة مع الماكينة ، الهيدروليكية ، والكهرباء. تعتمد هذه السلسلة على لوحة تشغيل شاشة تعمل باللمس VDU ، والتي يمكنها إدخال وتخزين وعرض بيانات الانحناء المختلفة والنظام ، يمكن للإحداثيات الثلاثة Y ، B ، C للحركات تحت التحكم الدقيق بواسطة الكمبيوتر الصناعي تحقيق مغزل كامل تلقائي أو مغزل سريع الانحناء ، آلة CNC أيضًا بوظائف متقدمة ، مثل تعويض الانحناء الخلفي للمكونات ، إنذار التشخيص الذاتي للأخطاء ، مخزن الذاكرة بعد انقطاع التيار الكهربائي ، التشحيم التلقائي وحماية السلامة.
| اسم | وحدة | معامل |
| أنبوب دائري فولاذي معتدل | مم | 76 * 4 |
| ستانلس ستيل | مم | 76 * 3 |
| أنبوب دائري صلب صلب خفيف | مم | 76 * 6 |
| أنبوب مربع فولاذي معتدل | مم | 60 * 60 * 3 |
| أنبوب مستطيل من الصلب الخفيف | مم | 65 * 55 * 3 |
| شريط صلب دائري خفيف | مم | 35 |
| شريط صلب مربع معتدل الصلب | مم | 30 * 30 |
| دقيقة. نصف قطر الانحناء | مم | 30 |
| الأعلى. نصف قطر الانحناء (قياسي) | مم | 350 |
| الرأس المتدلي (على مركز الانحناء) | مم | 600 |
| ارتفاع الرأس (على مركز الانحناء) | مم | 580 |
| ارتفاع مركز الانحناء (من الأرض) | مم | 1060 |
| الأعلى. ممر شريط داخل P.O.B. المنصب | مم | 50 |
| لقط السكتة الدماغية قابل للتعديل | مم | 0-136 |
| أكتاف شوط قابل للتعديل | مم | 300 |
| مغزل قابل للتعديل السكتة الدماغية | مم | 0-136 |
| الأعلى. زاوية الانحناء | ° | 190 درجة |
| من خلال المسافة الفعالة | مم | 4000 |
| سرعة الانحناء (الحد الأقصى) | ° / ثانية | 30 |
| الأعلى. سرعة الدوران (المحور Z) | ° / ثانية | 160 |
| الأعلى. سرعة التغذية (المحور X.) | مم / ثانية | 800 |
| دقة زاوية الانحناء | ° | ± 0.10 |
| دقة زاوية الدوران - المحور Z | ° | ± 0.10 |
| تحويل الدقة - المحور X | مم | ± 0.10 |
| قوة محرك سيرفو الدوران | كيلوواط | 1.5 |
| تغذية قوة محرك سيرفو | كيلوواط | 1.5 |
| قوة محرك النظام | كيلوواط | 7.5 |
| حجم المضخة الهيدروليكية | L | 23 |
| الأعلى. ضغط | مبا | 16 |
| L * W * H (أبعاد التغليف) | مم | 4800 * 1200 * 1350 |
| وزن الآلة | T | حوالي 3.5 |
| اسم | الصانع |
| المحرك الهيدروليكي | ألمانيا سيمنز (بيد) أو رونمالي |
| مضخة هيدروليكية | وشى توي |
| صمام هيدروليكي | يوكن اليابان (مستورد) |
| مجلس طريقة الزيت | تايوان شانجونج (مستورد) |
| اسطوانة | شنغهاي كيفان |
| شاشة لمسية | تايوان وينفيو (مستورد) |
| PLC | ميتسوبيشي اليابان (مستورد) |
| أجهزة السيارات | ميتسوبيشي اليابان (مستورد) |
| تحكم الزاوية | نيميكون اليابان (مستورد) |
| المقاولين | شنايدر الألمانية |
| محول | وشى شينيو |
الانحناء يموت الضغط يموت المشبك يموت
قالب ممسحة مغزل (اختياري)
