آلة التشكيل

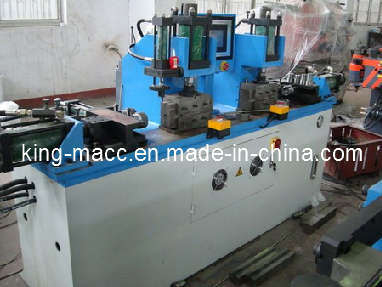

آلة تشكيل النهاية المستدقة GM-50 هي نوع من الآلات الأوتوماتيكية الكاملة ذات الكفاءة العالية. يتم التحكم فيه عن طريق النفط والكهرباء في نفس الوقت. إنها تعتمد طريقة الحدادة على البارد لتقليل أو تمديد الأنبوب إلى أسطوانة أو أنبوب مخروطي. فيما يتعلق بالقالب، يمكنها معالجة تركيبات بأشكال وأحجام مختلفة. التركيبات مشرقة وناعمة وذات صلابة عالية.
1. البناء
يستخدم السرير قطع اللحام، وواردات الأنظمة الهيدروليكية والتحكم الكهربائي الثلاثة من القماش لإكمالها. يتم استيراد الأجزاء الكهربائية والهيدروليكية.
2. مبدأ التصميم
يتم التحكم فيه بواسطة PLC، مدفوعًا بالهيدروليكي. من السهل تغيير القوالب.
3. الأداء الرئيسي.
وهي تعتمد التحكم PLC. إنه سهل التشغيل، بدقة ثابتة، سرعة عالية ووظيفة كاملة.
4. التكوين
أ) يتم استيراد الأنظمة الهيدروليكية
المحرك الهيدروليكي: فوآن تايوان
المضخة الهيدروليكية: HYDROMAX تايوان
الصمام الهيدروليكي: يوكين اليابان
مجلس طريق النفط: شانغهونغ تايوان
أسطوانة الزيت: جينغشنغ شنغهاي
ب) الأجزاء الإلكترونية
مفتاح الزر: شيلين تيوان
المفاتيح الكهروضوئية والكهربائية: شيلين تايوان
PLC: ميتسوبيشي اليابان
| اسم | وحدة | GM-50 |
| الأعلى. قدرة التخفيض | مم | 50*2 |
| الأعلى. طول التخفيض | مم | 120 |
| وقت التخفيض | S | 10-14 |
| مضخة الزيت | L | 16 |
| سعة خزان الزيت | L | 90 |
| قوة المحرك | كيلوواط | 4.0 |
| طول الآلة | مم | 2000 |
| عرض الآلة | مم | 600 |
| ارتفاع الآلة | مم | 1500 |
| وزن الآلة | كجم | 1300 |
